手機 - Motorola XT897 - 按鍵改造

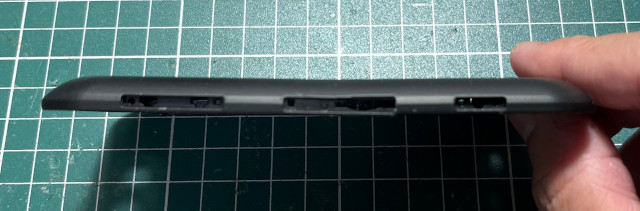

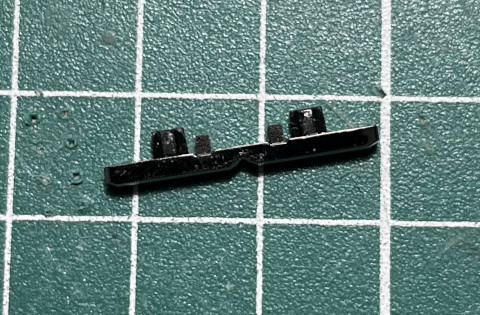

按鍵老化，側邊的固定條已經斷裂

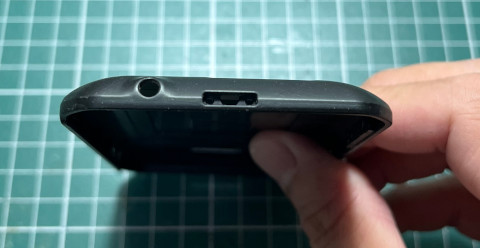

將全部按鍵拆掉

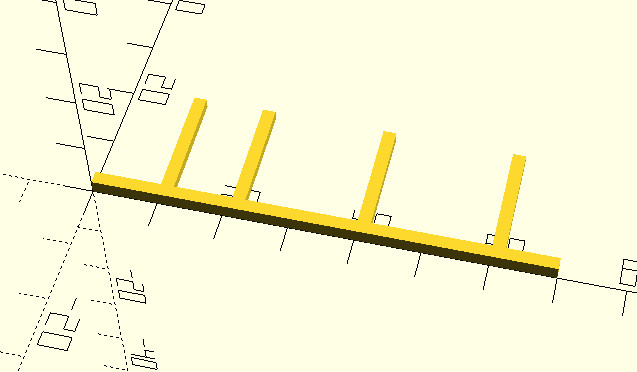

OpenSCAD

cube([70, 2, 2.2]);
translate([10, 0, 0]) cube([2, 20, 1.6]);
translate([21, 0, 0]) cube([2, 20, 1.6]);
translate([40, 0, 0]) cube([2, 20, 1.6]);
translate([60, 0, 0]) cube([2, 20, 1.6]);

裁切

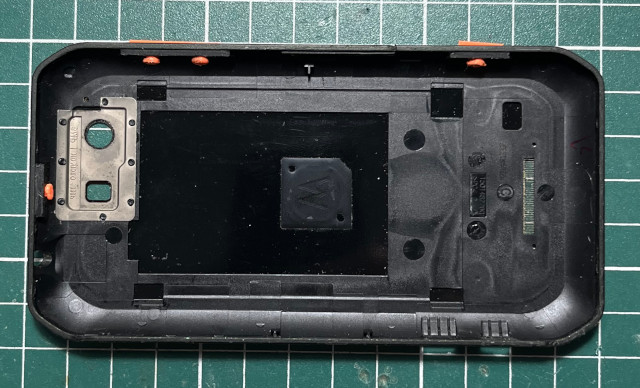

使用焊槍熱熔固定

不好熱熔且容易把按鍵頂壞

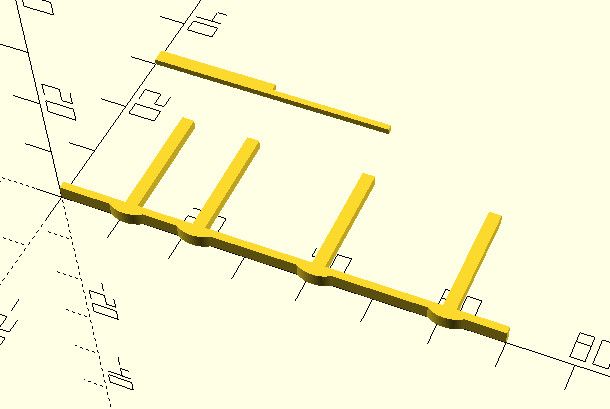

重新設計

$fn  = 100;

module fan() {
    difference() {
        translate([0, 0, 0]) resize([10, 10, 2.2]) cylinder(2.2, 5, 5);
        translate([-5, -4, 0]) cube([10, 10, 2.2]);
    }
}

cube([70, 1.2, 2.2]);
translate([10, 0, 0]) cube([2, 20, 1.6]);
translate([21, 0, 0]) cube([2, 20, 1.6]);
translate([40, 0, 0]) cube([2, 20, 1.6]);
translate([60, 0, 0]) cube([2, 20, 1.6]);

translate([11, 4.2, 0]) fan();
translate([22, 4.2, 0]) fan();
translate([41, 4.2, 0]) fan();
translate([61, 4.2, 0]) fan();

translate([0, 30, 0]) {
    union() {
        cube([20, 2.2, 1]);
        cube([40, 1, 1]);
    }
}

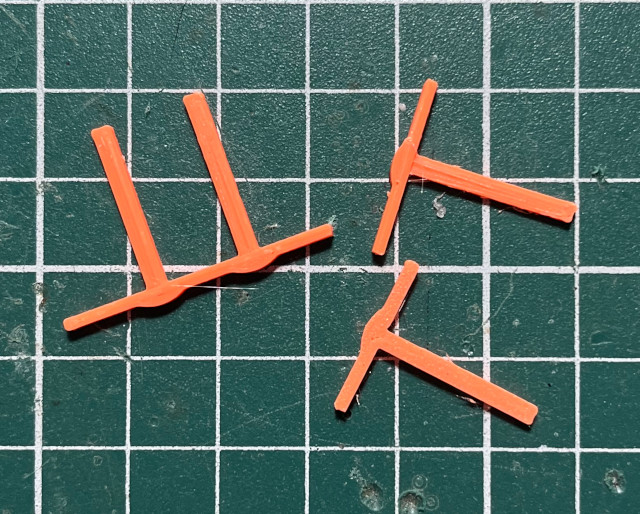

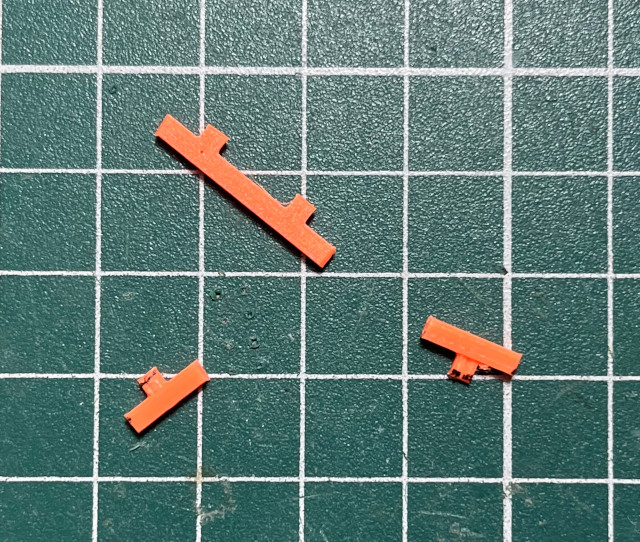

重新列印


使用3秒膠固定單邊或中點

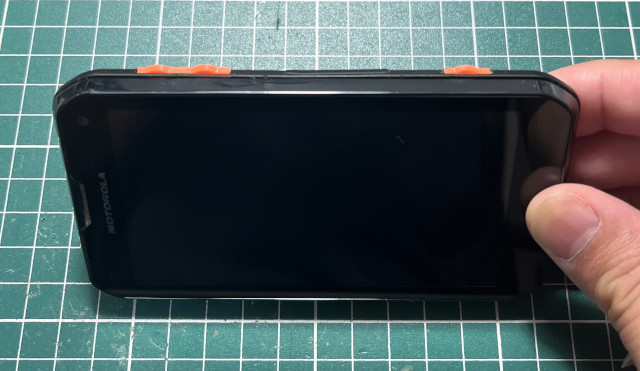

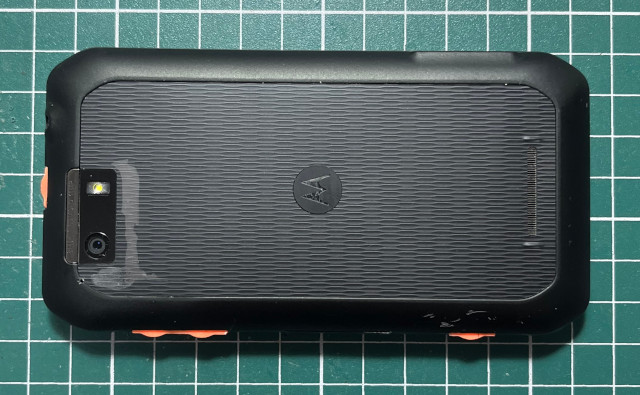

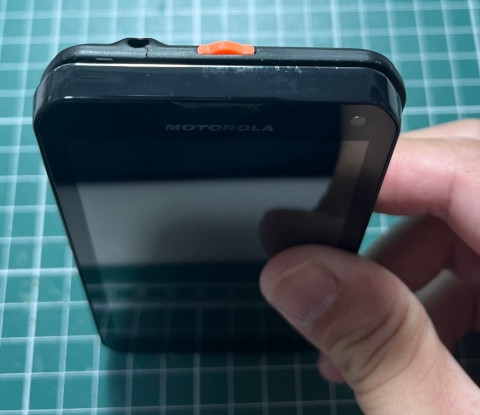

完美
