掌機 - Anbernic RG300X - 拆機

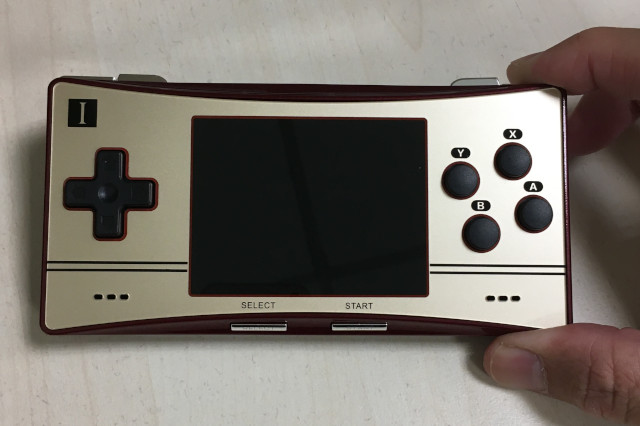

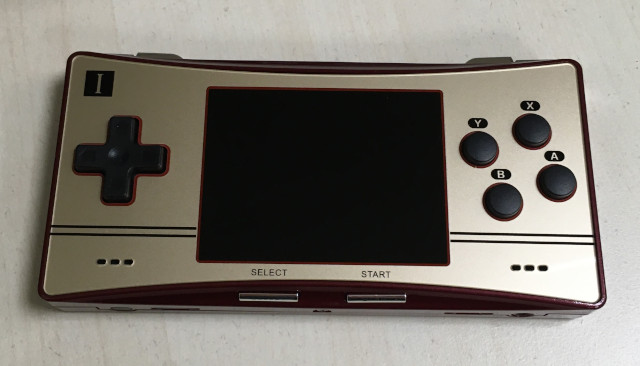

感謝揚力銘公司贈送司徒兩台RG300X，一個是經典的配色

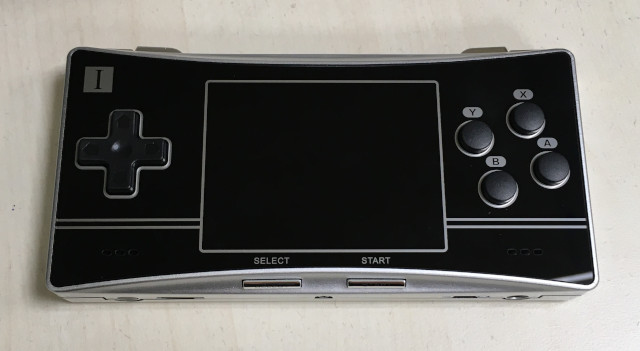

另一台則是黑色

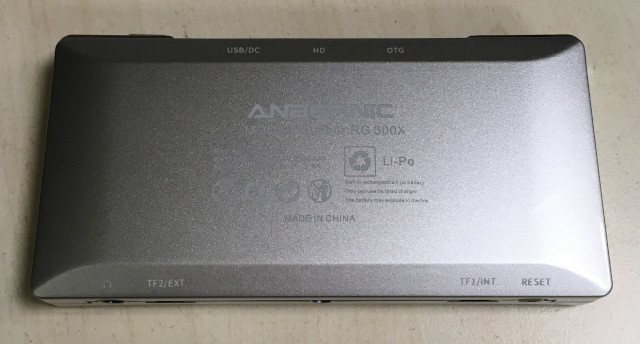

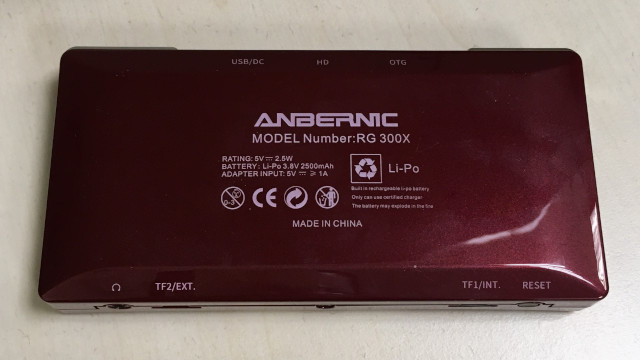

背面



司徒拿經典開刀


RESET按鍵、MicroSD、SELECT、START、MicroSD、耳機孔

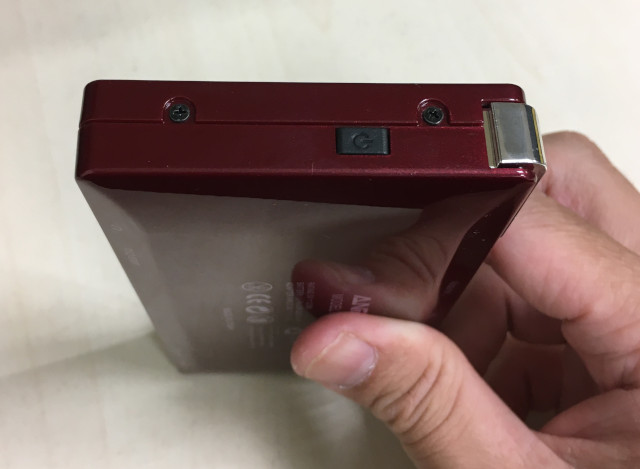

右側是電源鍵

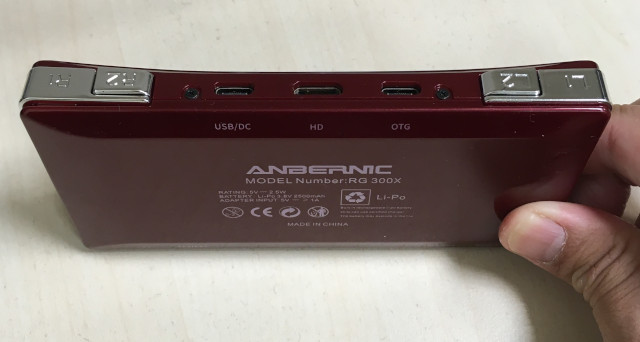

R1、R2、USB、Mini HDMI、USB、L2、L1

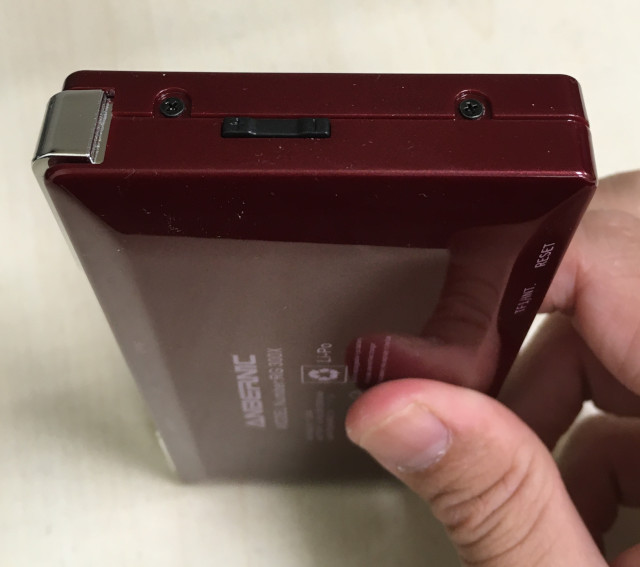

音量按鍵

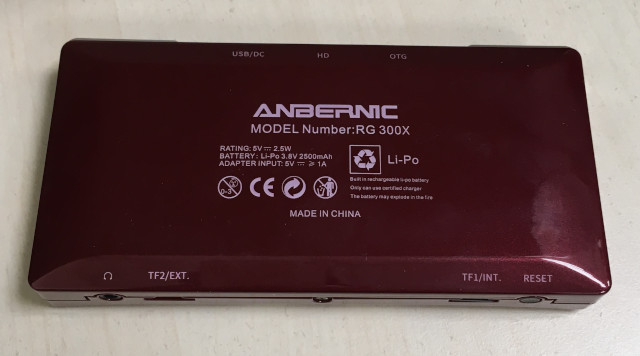

背面

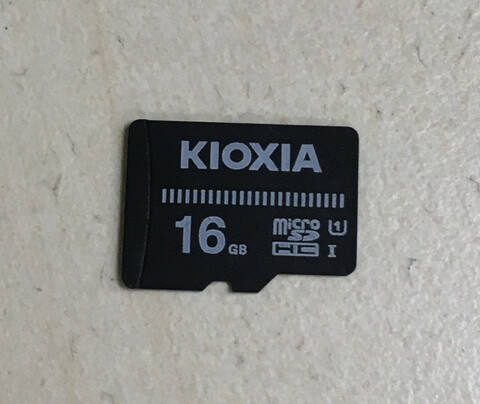

MicroSD

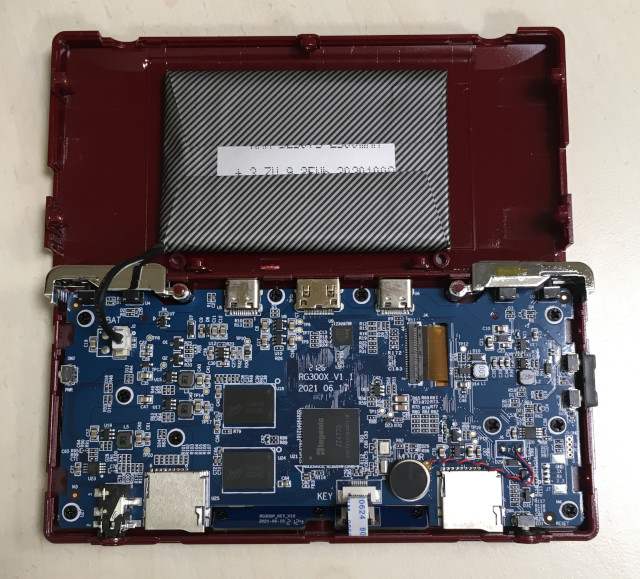

小心電池排線

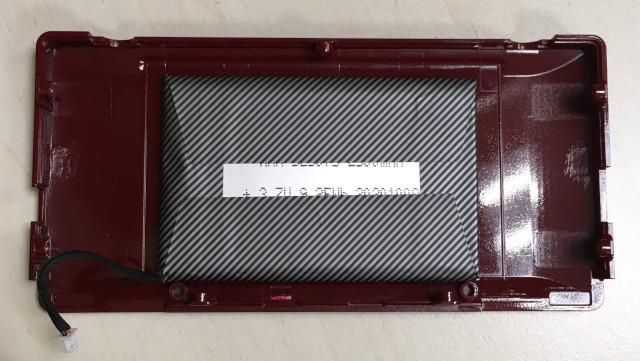

3.7v 2500mA

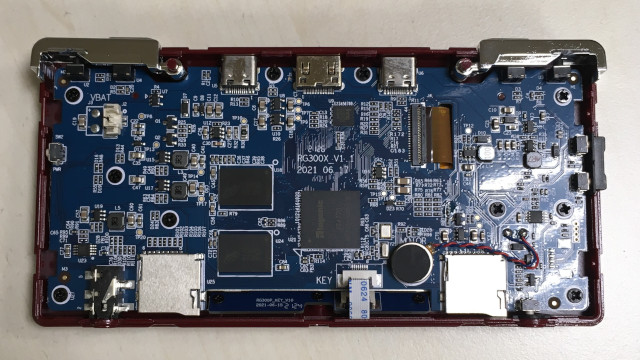

PCB

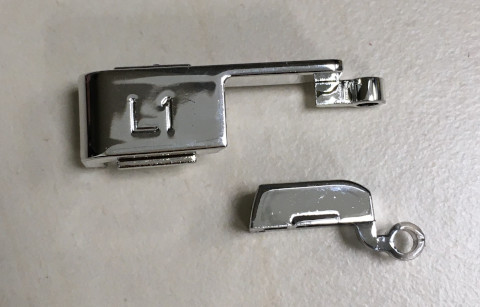

按鍵採用上下軸

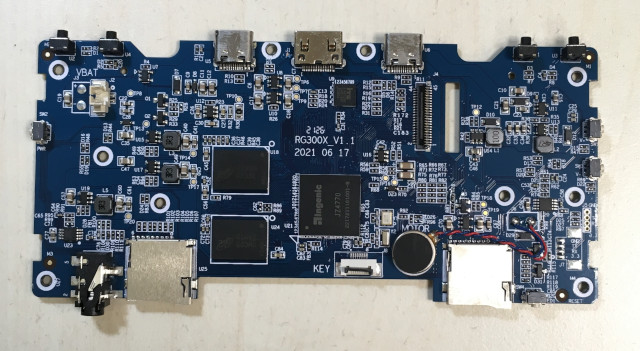

RG300X PCB

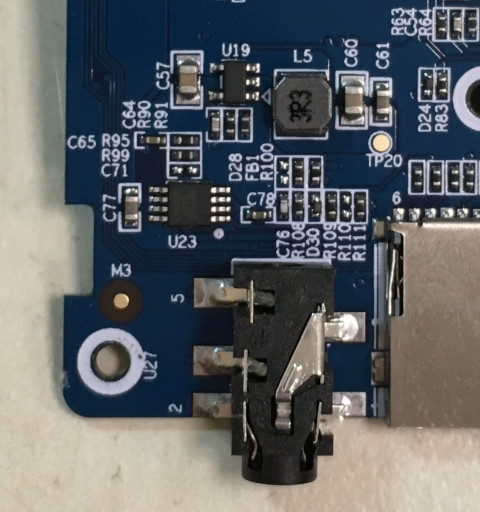

LM4890

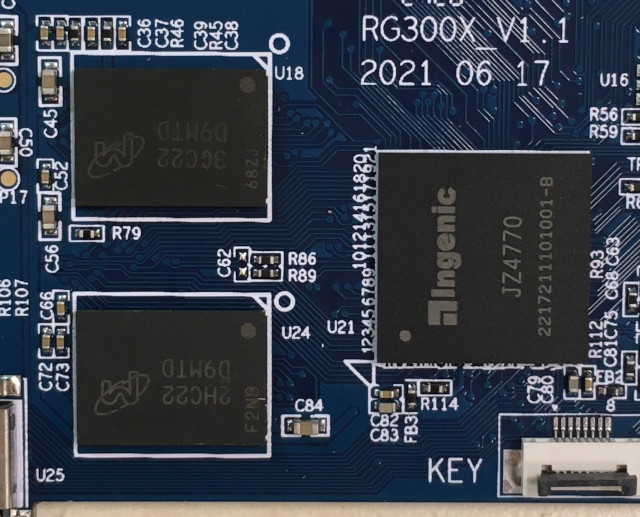

RAM、JZ4770


IT66121

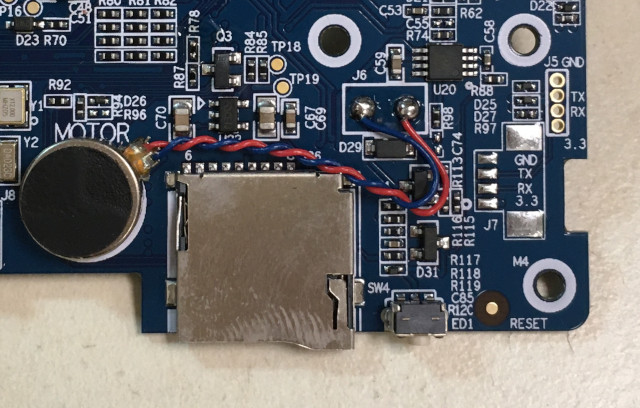

振動馬達、UART Debug

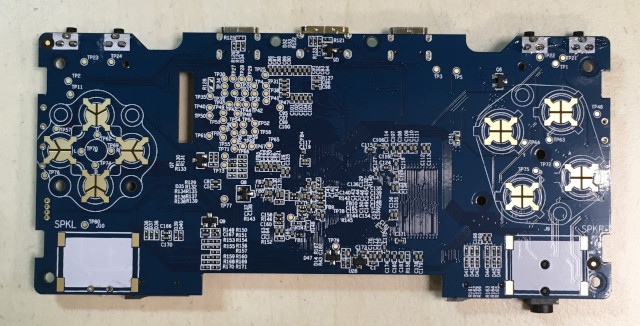

PCB正面

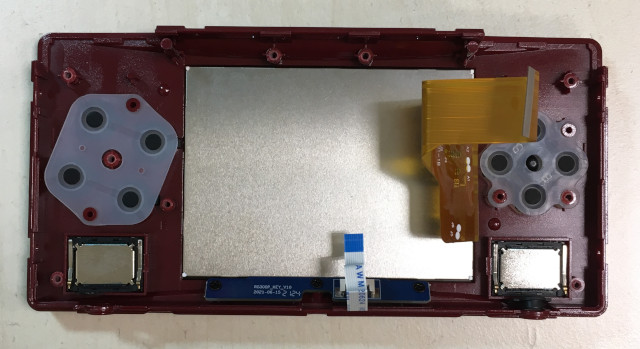

A面

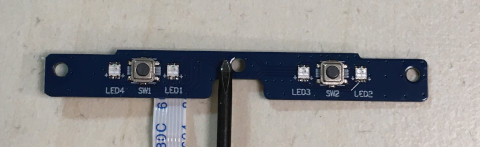

SELECT、START的PCB

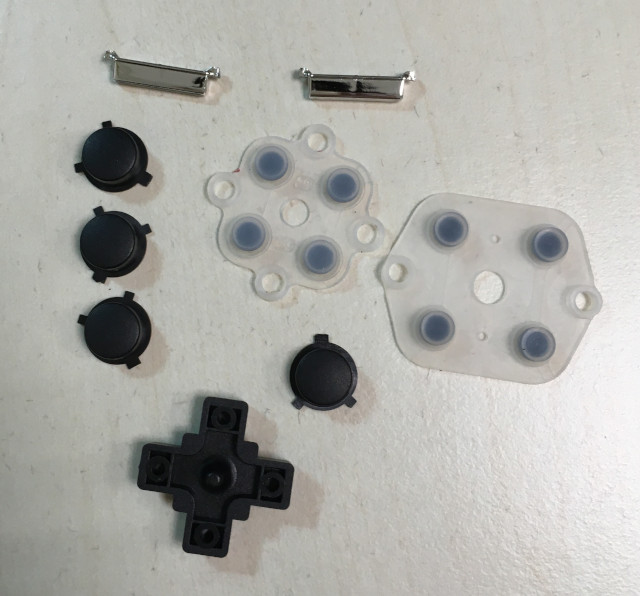

按鍵、導電膠

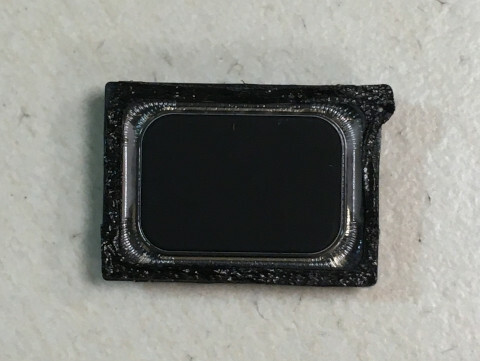

喇叭

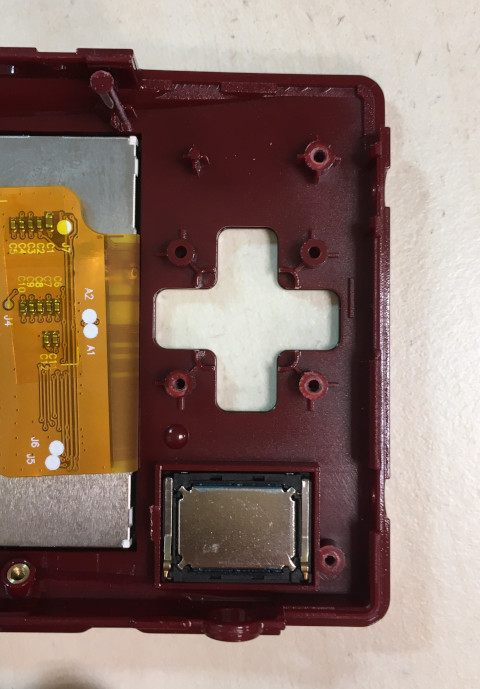

十字鍵槽位

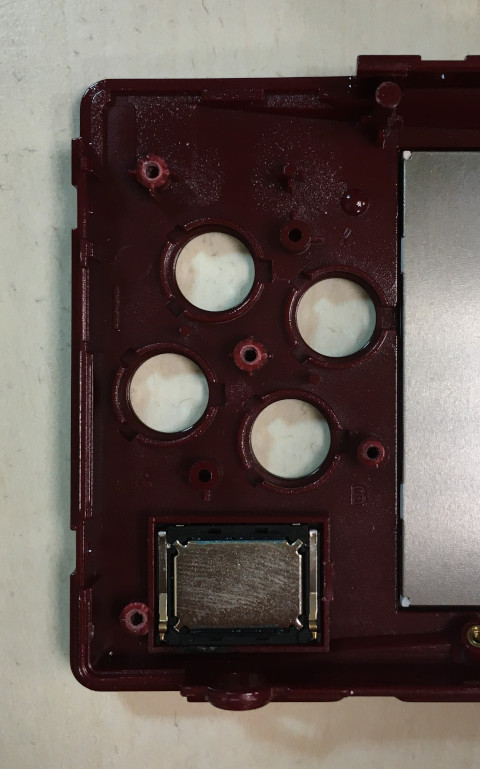

四顆按鍵槽位

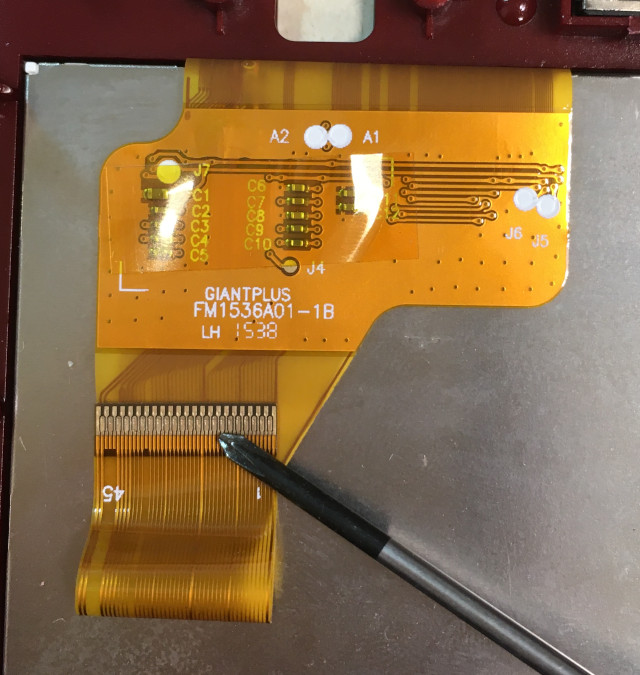

屏
