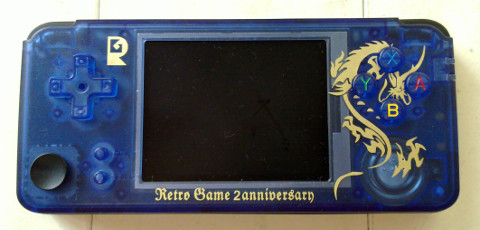

掌機 - Anbernic RetroGame Plus (2週年紀念版) - 支援振動馬達


改造過程

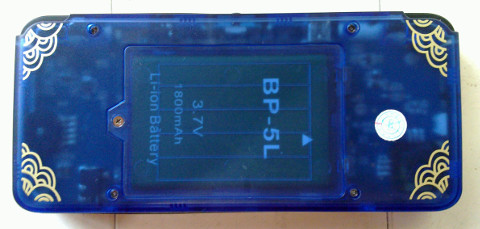

從背面鬆開螺絲

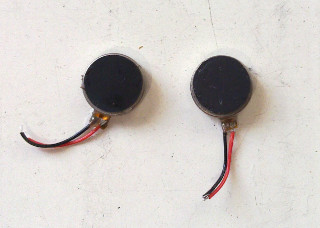

這次司徒使用兩顆振動馬達，希望可以增加振動快感

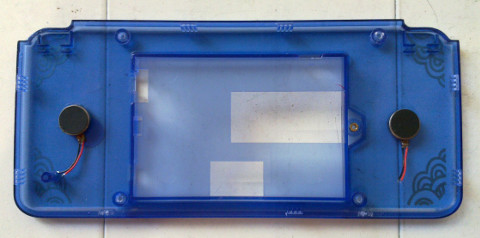

安裝位置

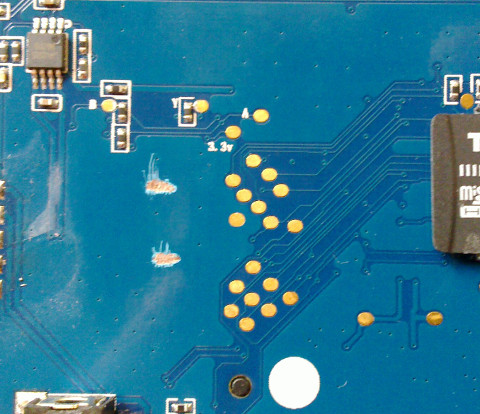

使用的控制腳位是LCD_SDA，因為這根腳位在初使化完屏幕就没有任何用途，因此相當適合拿來控制馬達，唯一的遺憾就是Kernel並没有回復腳位電位，因此，有些屏初使化後，維持高電位，有些則是低電位，造成硬體修改不一致，不過這部份可以由模擬器吸收，接著司徒挖兩個焊點用來擺放NPN電晶體

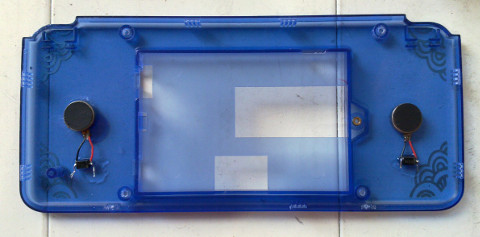

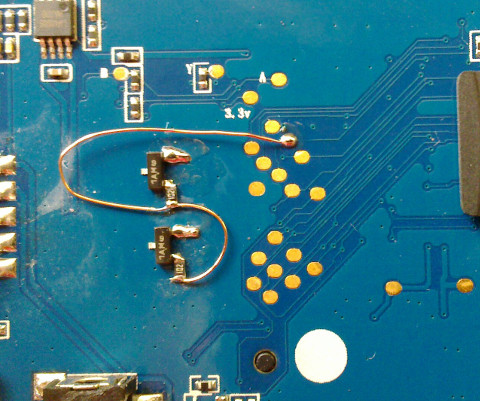

兩個控制馬達的NPN電晶體

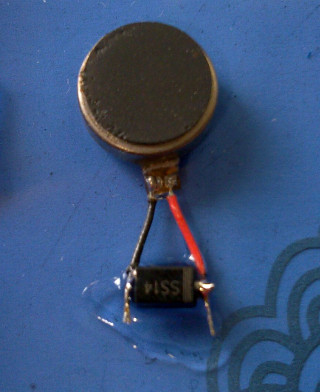

焊接二極體，避免反電動勢燒毀電晶體

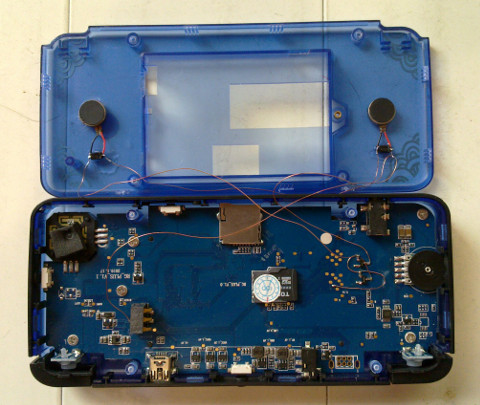

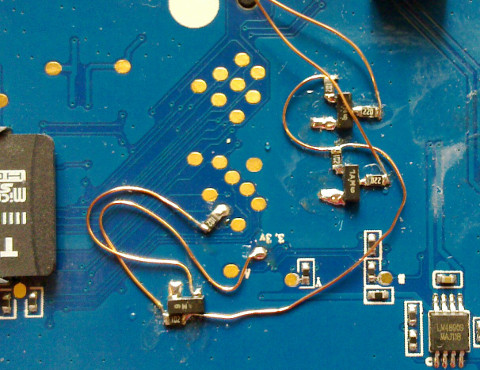

完成配線


最後發現LCD_SDA初使化後的電位為高電位，因此，司徒只好改成PNP電晶體驅動方式


完成

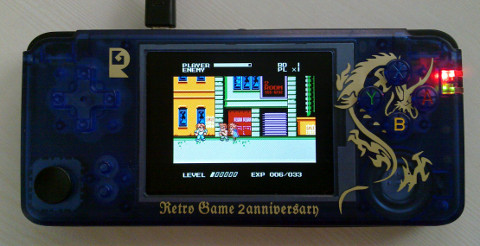

接著測試下修改後的模擬器，果然振得蠻爽的！

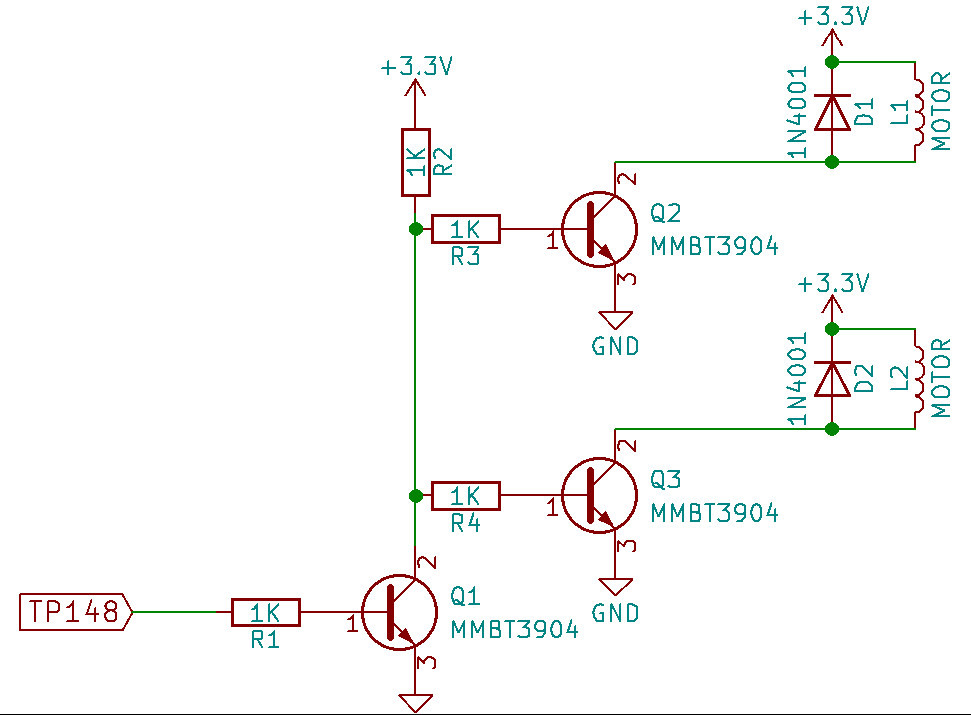

修改的電路圖
