掌機 - PMP V - 終極改造

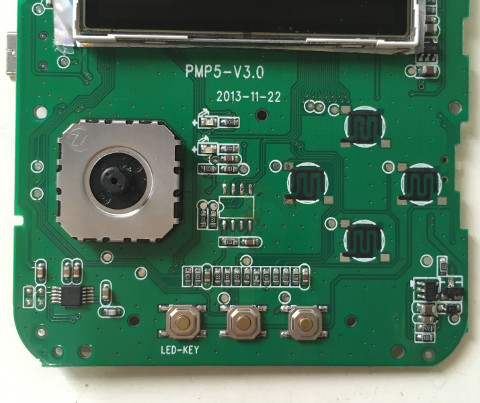

由於UART是連接到加密IC，因此，第一步就是拿掉加密IC，方便Debug


目前RetroMini的OpenDingux系統可以刷入PMP V掌機，但是，背光腳位不同，司徒懶得移植，直接讓背光恆亮

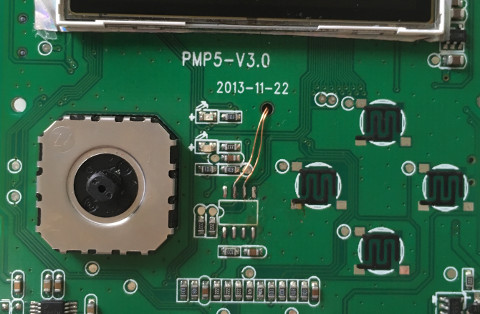

原本放照明燈的位置，現在改成放UART腳位


UART TX、RX腳位


照明燈的電路剛好可以連接振動馬達

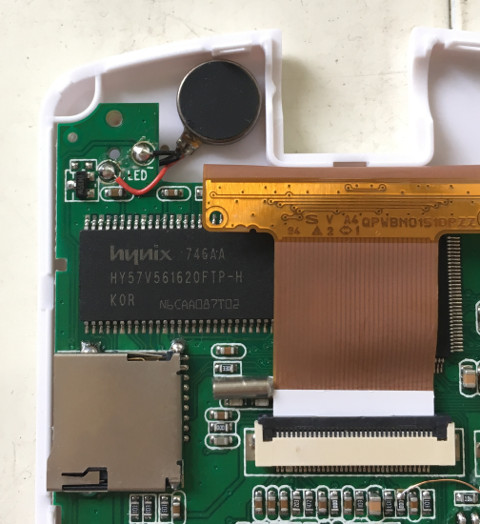

接上振動馬達，之後模擬器可以使用


GND腳位

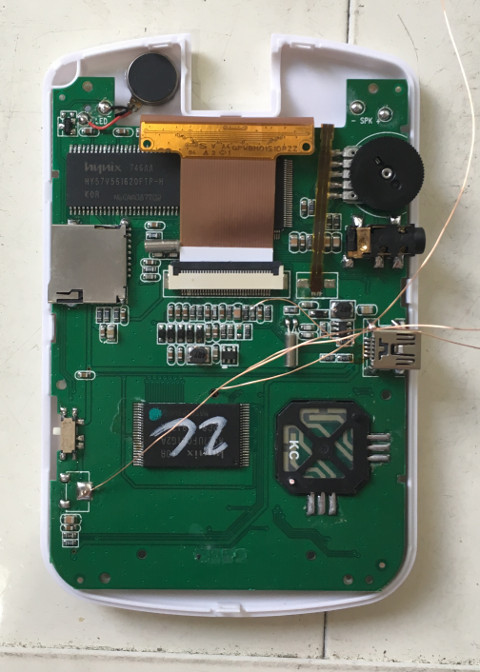

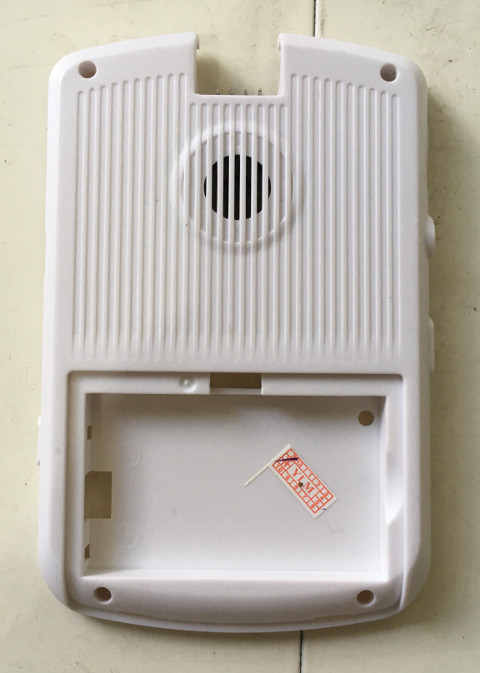

為了可以裝下大電池，司徒只好把電池座毀了

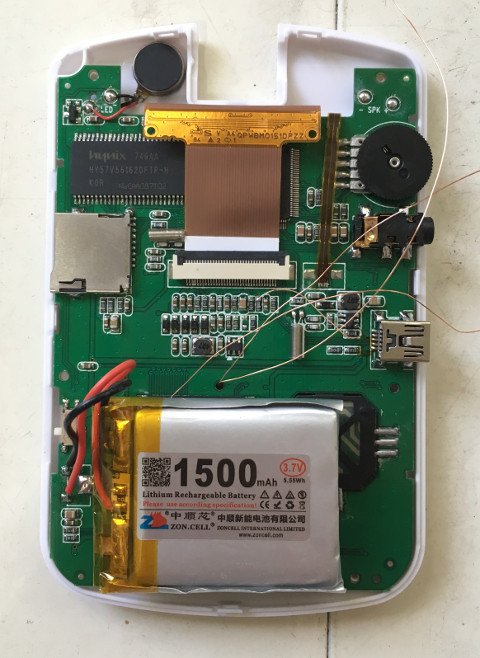

完成後的樣子

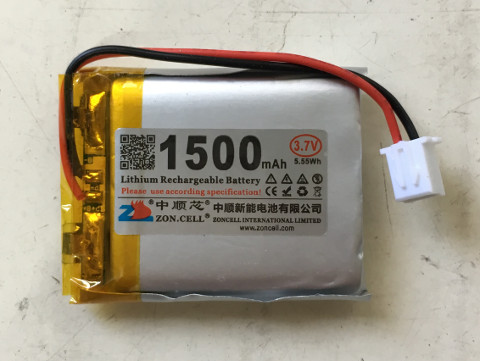

使用中順1500mA


固定電池

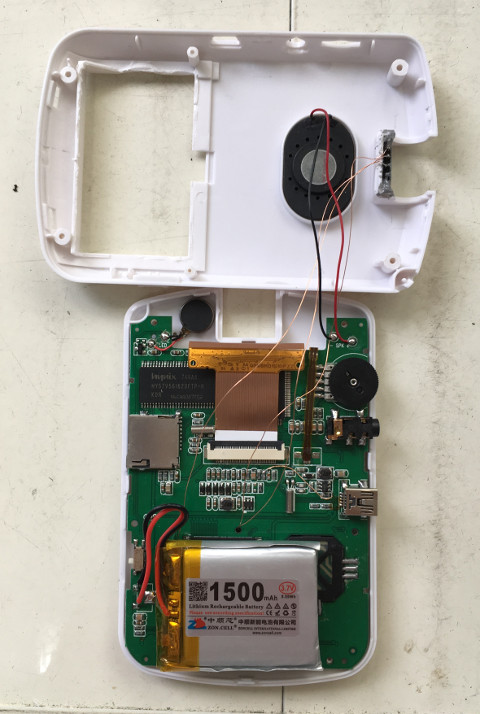

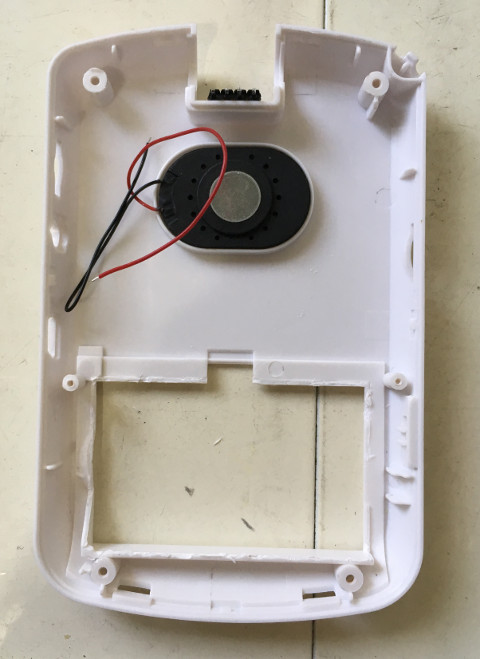

焊接喇叭

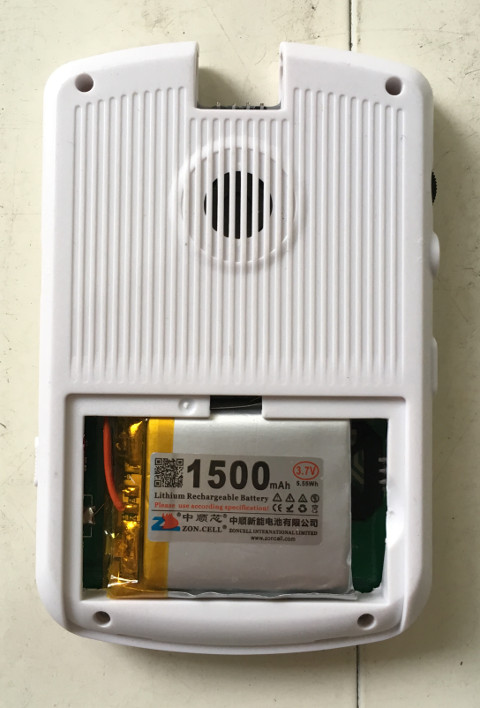

電池剛好可以塞下

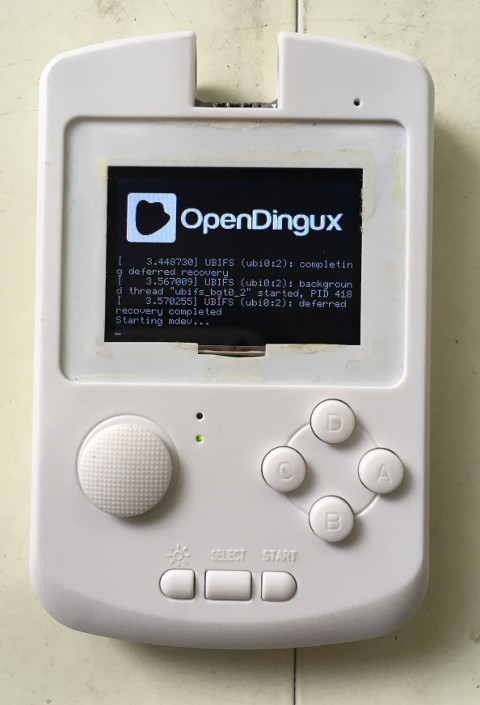

完成



後來才發現，UART焊錯了，司徒重新拉線


這個位置是I2C訊號，所以剛好拉到振動馬達控制
