掌機 - PicoSystem - 拆機

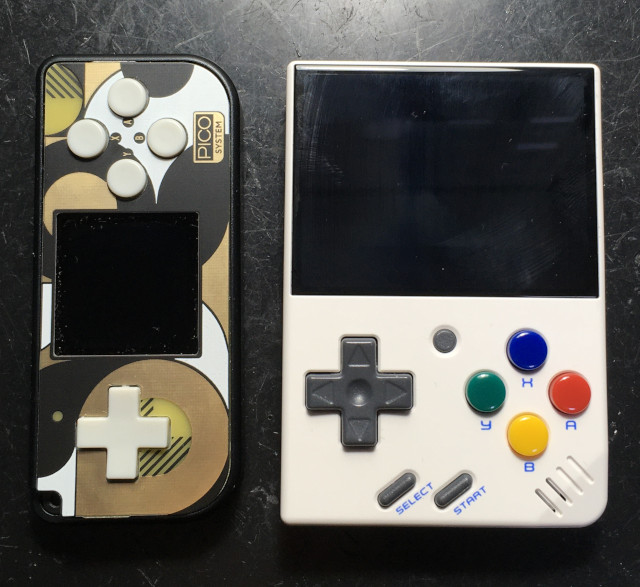

相較於Miyoo Mini

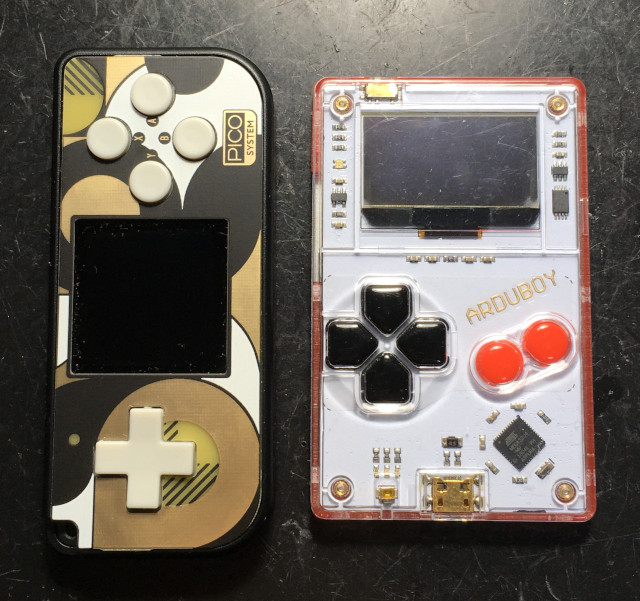

相較於Arduboy

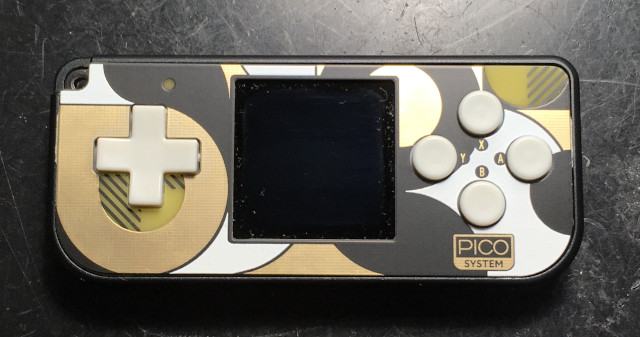

鋁合金機身確實相當有質感


下邊

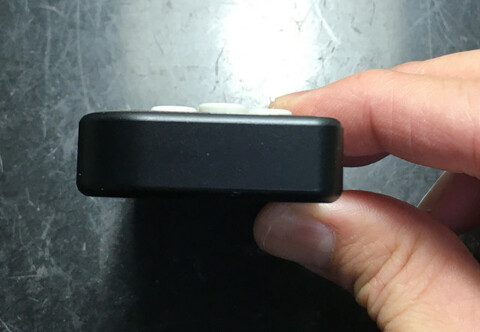

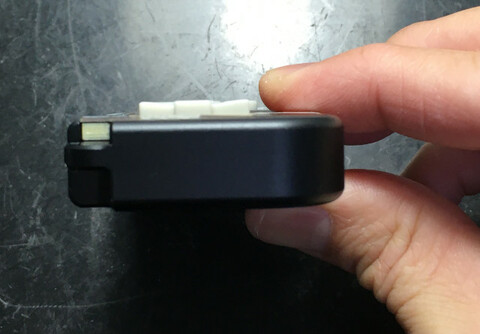

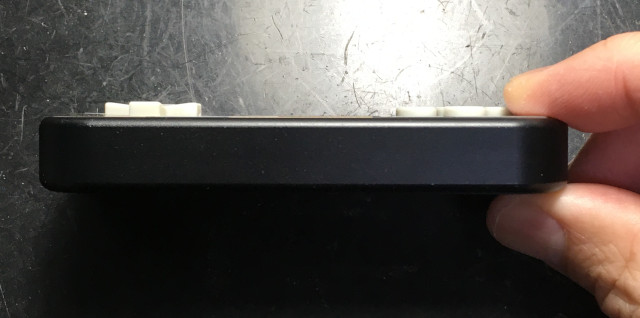

側邊


電源鍵、USB Type-C


側邊


六腳螺絲

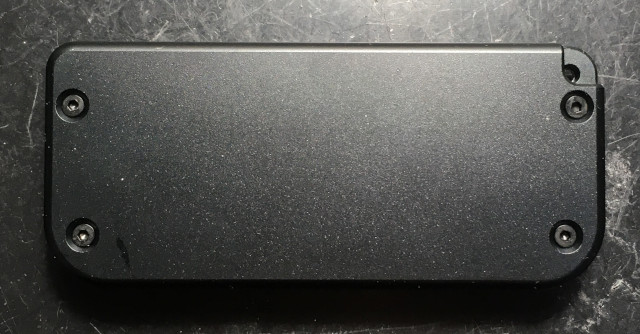

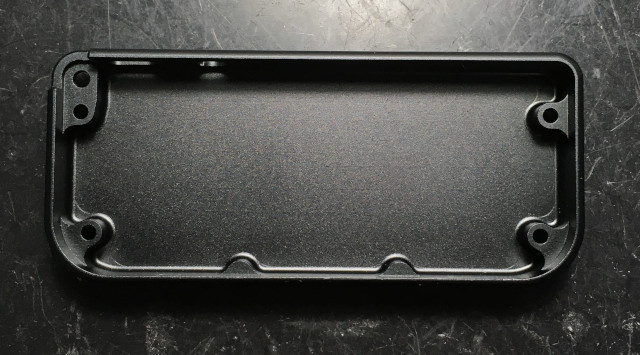

底蓋


PCB

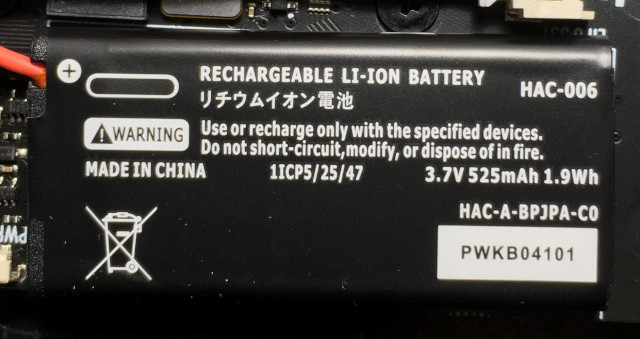

3.7v 525mA

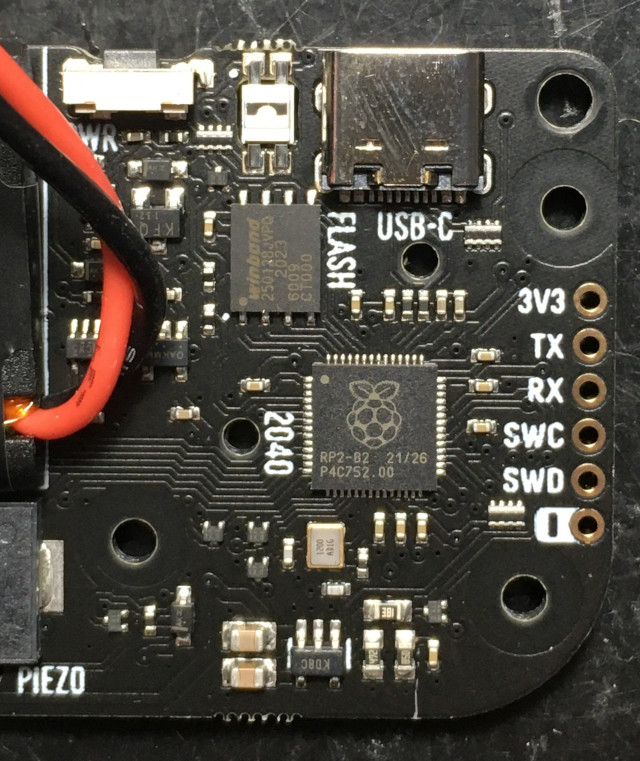

W25Q128、RP2040、JTAG和UART腳位

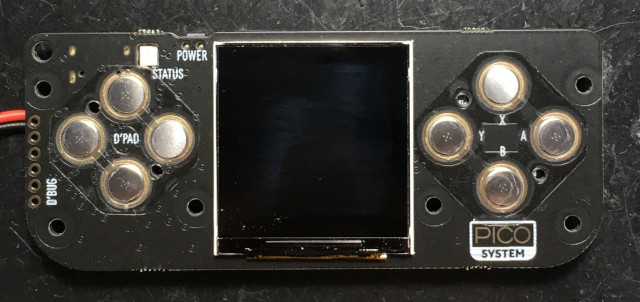

鍋仔片

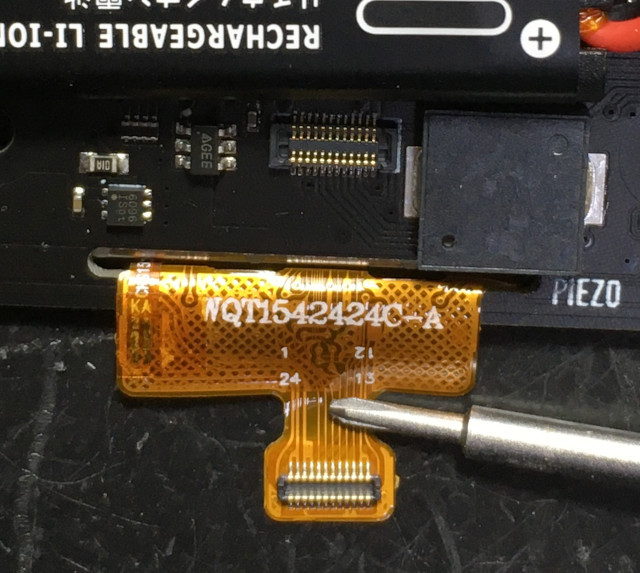

WQT154242C-A(ST7789)，比較特別的是該屏使用SPI介面傳送資料，但是有TE腳位輔助，因此，可以解決閃屏問題

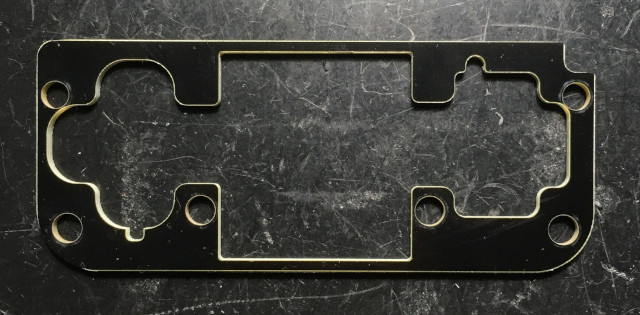

隔板

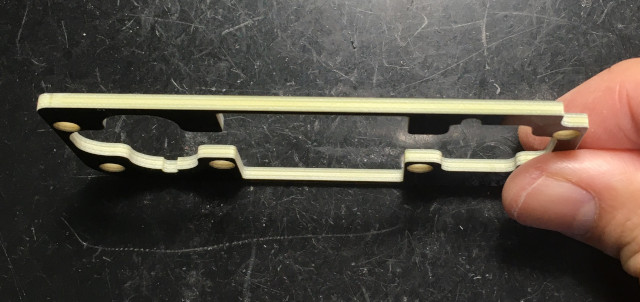

這也太厚了吧...

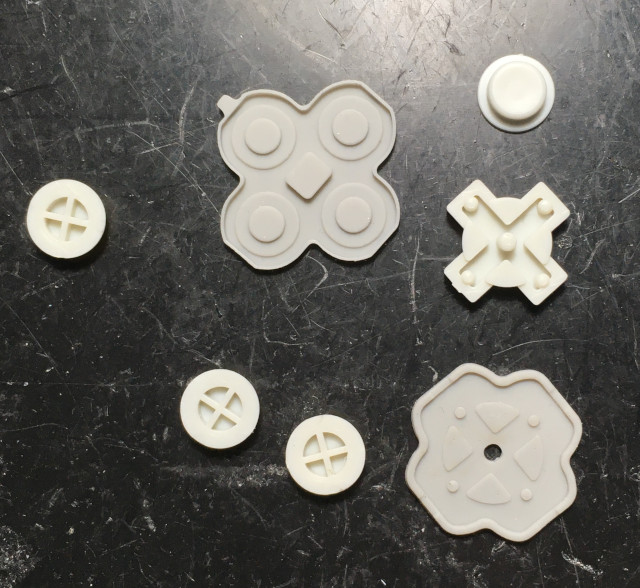

按鍵、導電膠

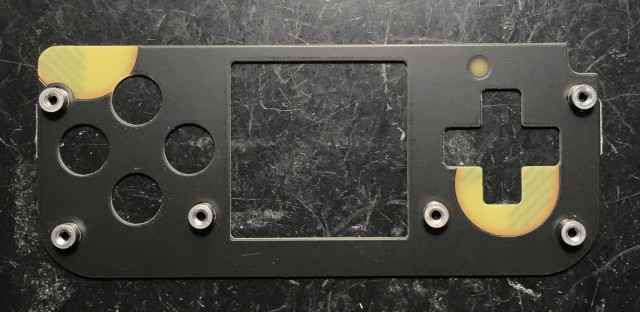

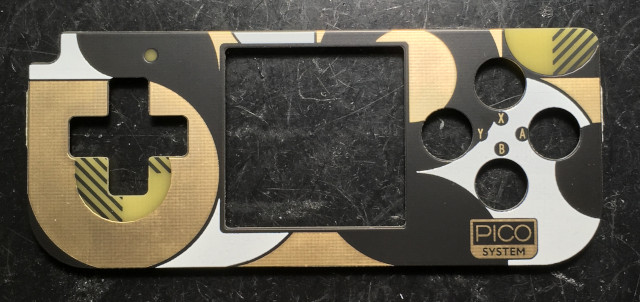

面板

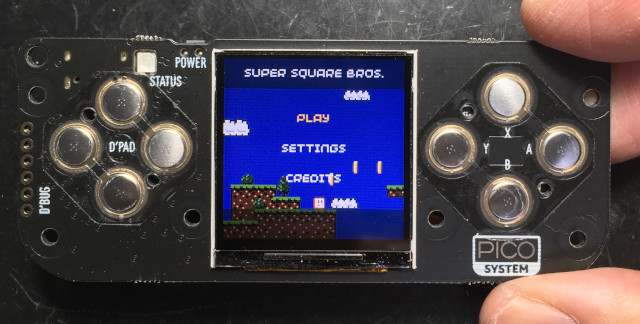

這屏的素質還不錯，沒有露光疑慮
