掌機 - Neo Geo X v370 - 拆機

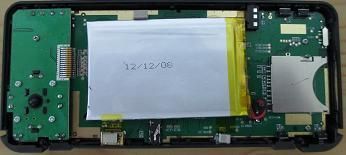

鬆開外圍的螺絲就可以開啟背蓋

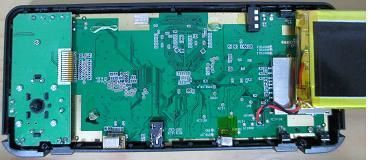

電池底下有相當多的測試點


UART的TX、RX測試點


開機選擇


SU-SNK-70-KEY


FPCB GL043009TO-40 V1 40Pin

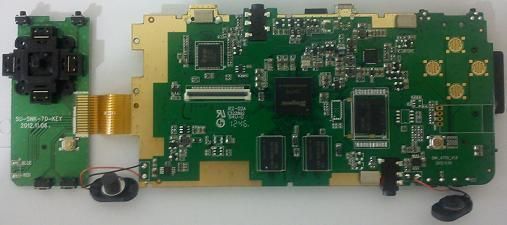

主要元件都位於正面PCB板


ITE IT6610FN 1232-AXG


Samsung K4T1G164QF-BCE7、Ingenic JZ4770


Active 8600QJ、Samsung KLM2G1DEHE-B101
