感謝老張送給司徒一台GKDmini，後來，司徒才知道，原來是工廠發錯了！為了不退回機器，司徒只好拆了它，哈，這包裝盒看起來不錯，上面的五人小組名字真是顯眼

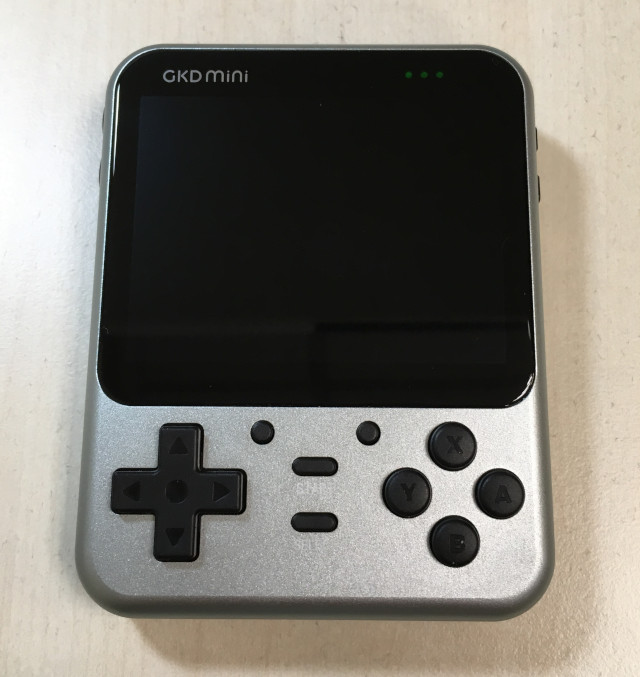

機器正面照

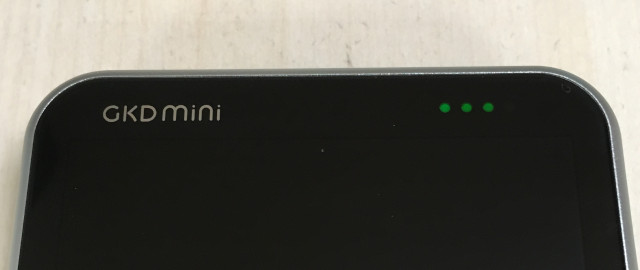

四顆LED顯示目前的電池電量


GKDmini真的不是mini等級


已經比GKD350H肥大了

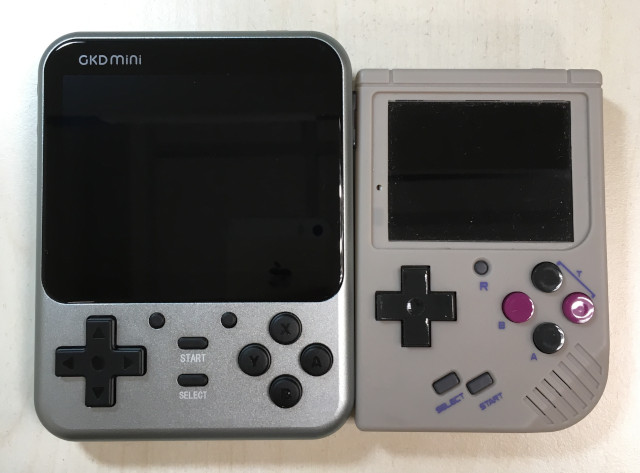

Miyoo還是比較適合mini這個稱號

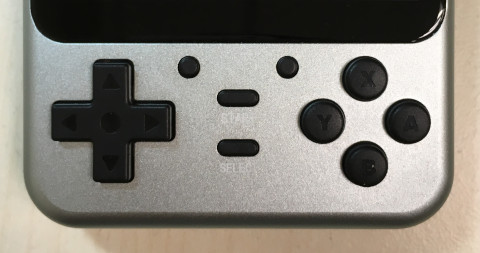

十字鍵、兩顆小按鍵、START、SELECT以及四顆按鍵

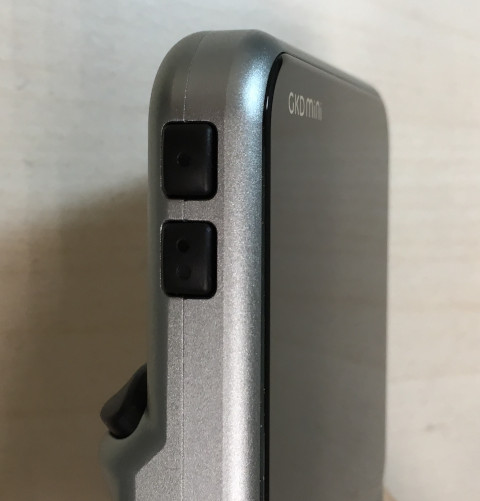

左側兩顆按鍵，可以用這兩顆按鍵玩直版的飛機遊戲

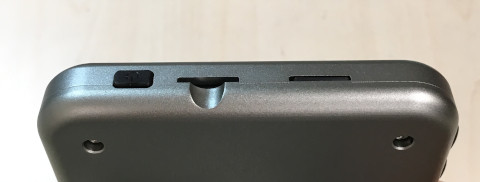

上邊是電源以及兩張SDCard


右側是電源按鍵


底部是掛繩孔、喇叭、耳機孔以及USB Type-C

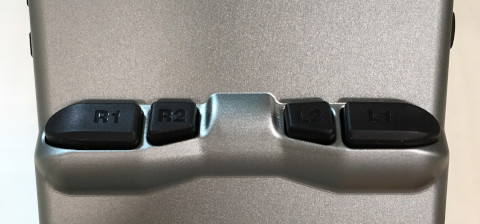

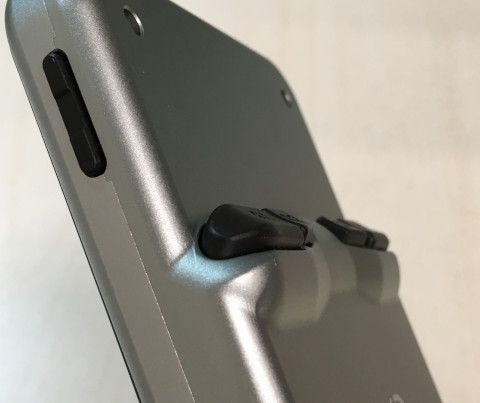

背面的L、R按鍵


側邊照

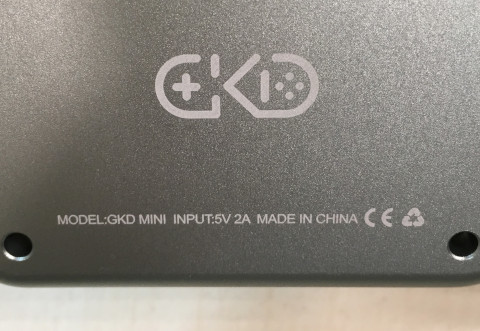

GKDmini Logo

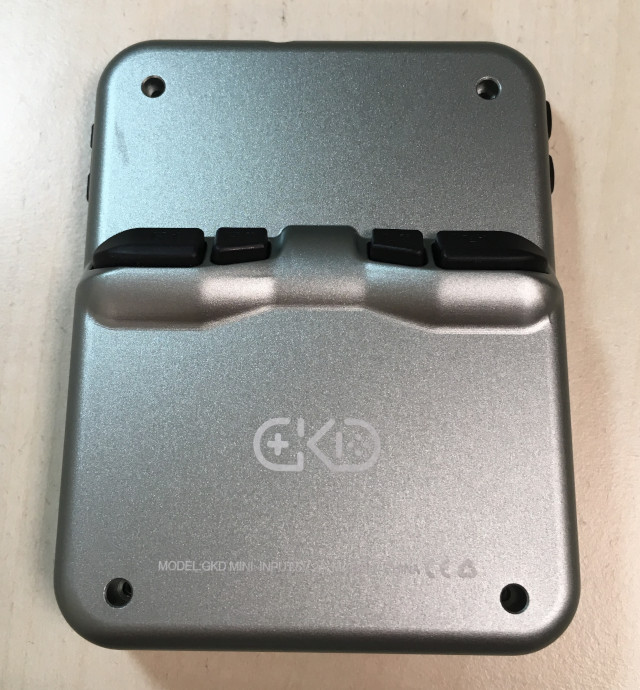

背面只有四顆六腳螺絲

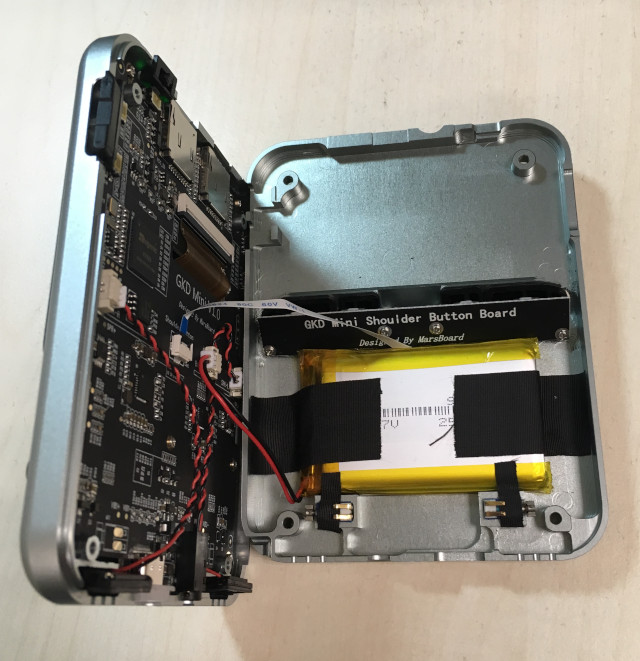

拆開背面，小心排線

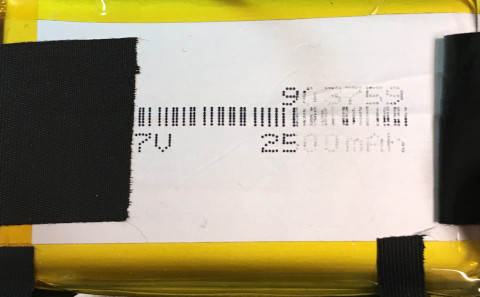

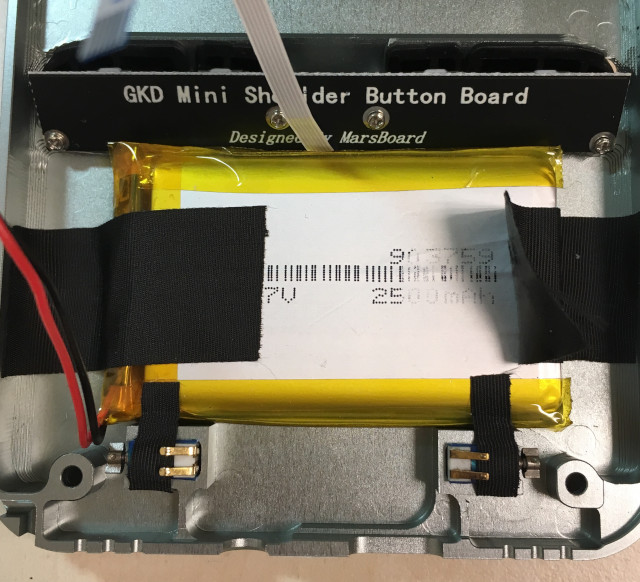

3.7v 2500mA


背面元件以及構造


四顆螺絲固定PCB


按鍵的中軸是軟軟的材質，不知道是否為歐姆龍開關

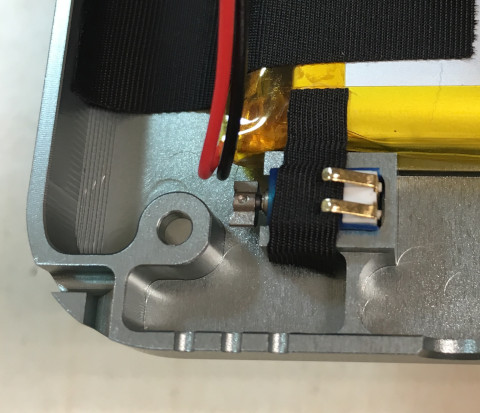

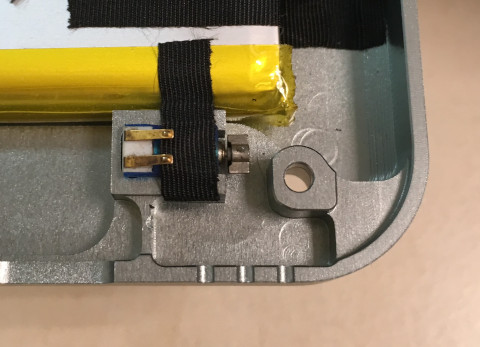

振動馬達


另一側馬達

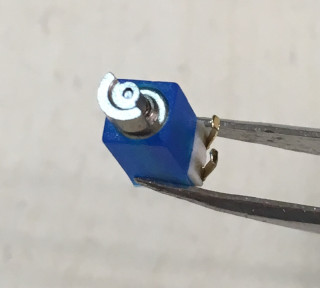

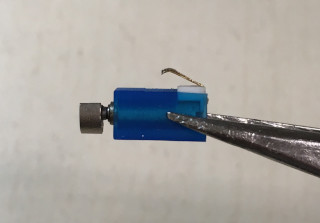

小巧的馬達


可惜馬達的擺幅太小

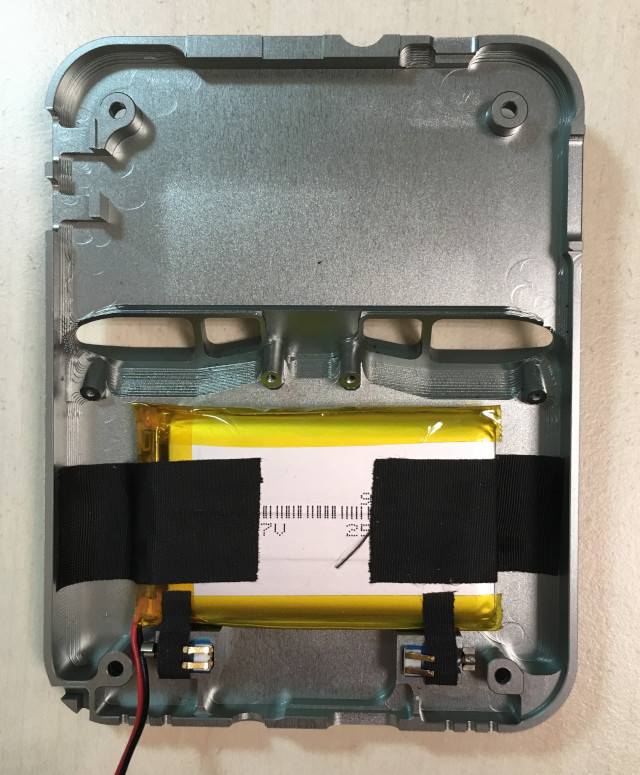

鋁合金材質


可惜的是，沒有好好利用金屬的特性，把機殼做薄做小，這厚度確實不理想，最大問題還是太重

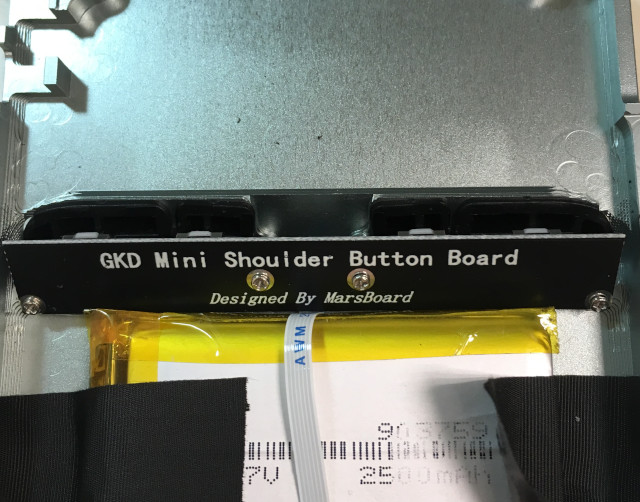

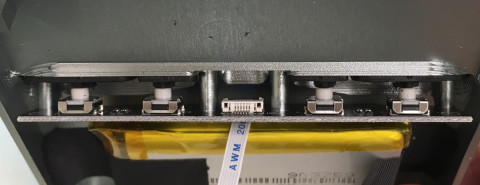

LR按鍵


鋁合金B面

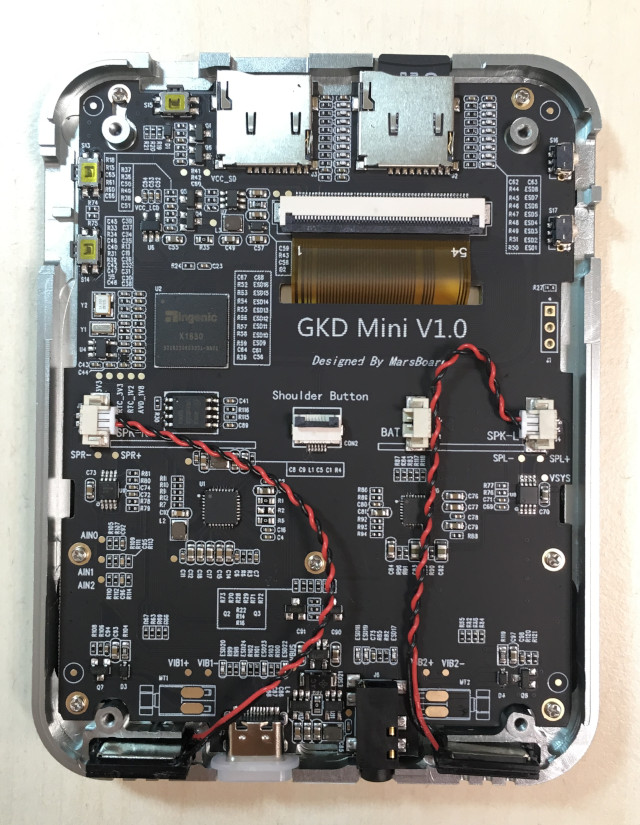

PCB背面

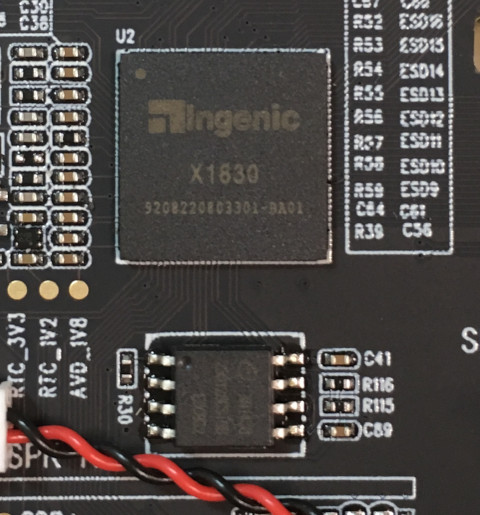

Ingenic X1830、25Q128

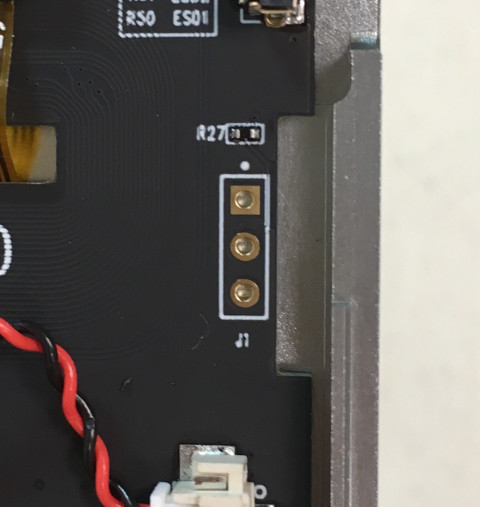

Debug Port

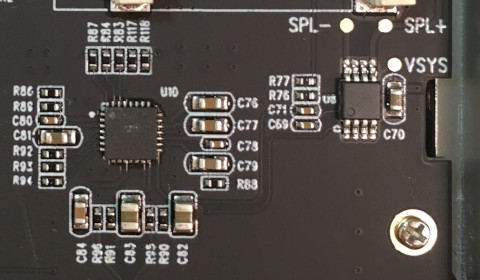

抹掉型號的IC、LPA 4890M 9U2


抹掉型號的IC

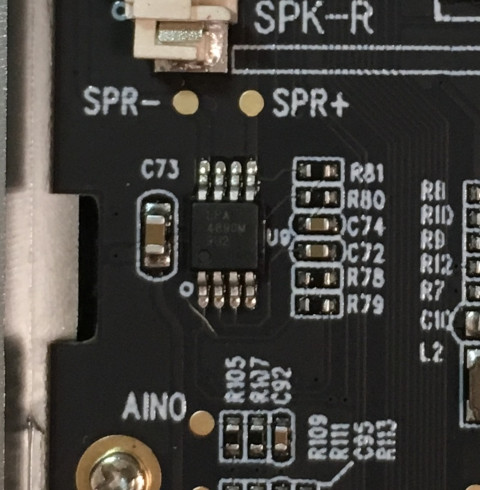

LPA 4890M 9U2

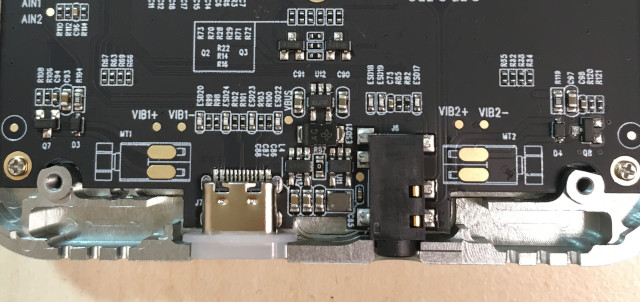

PCB底部

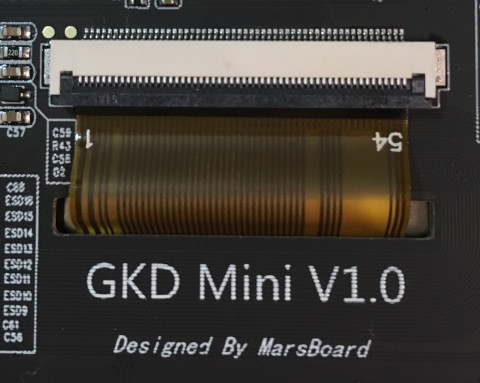

LCD排線54Pin

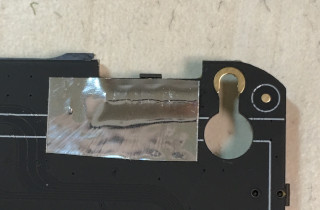

RTC焊點

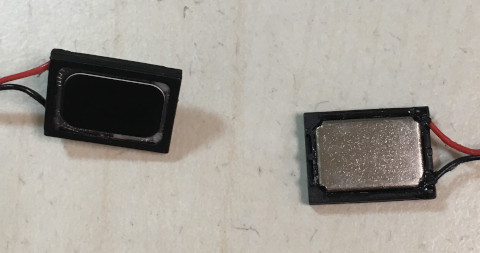

喇叭

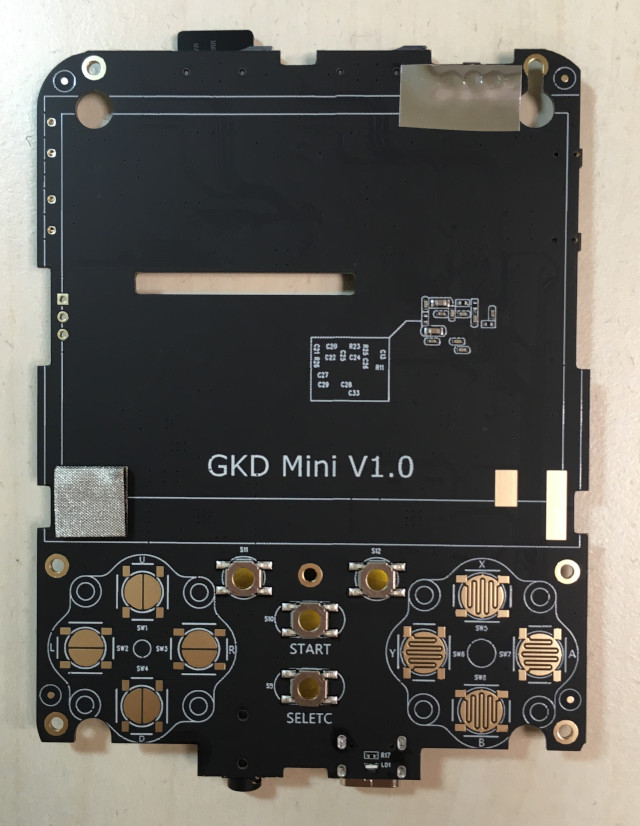

PCB正面

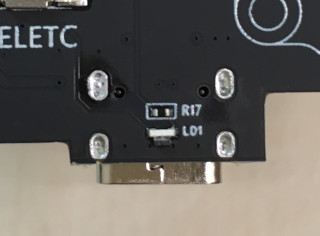

USB Type-C的LED指示燈


電池電量指示燈

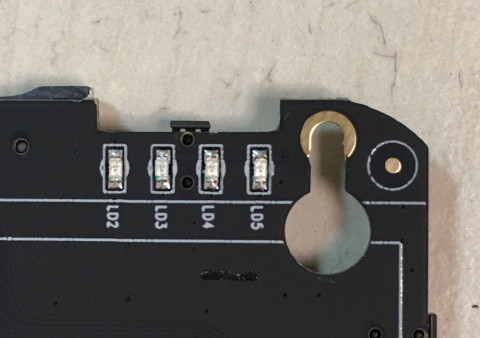

4顆LED

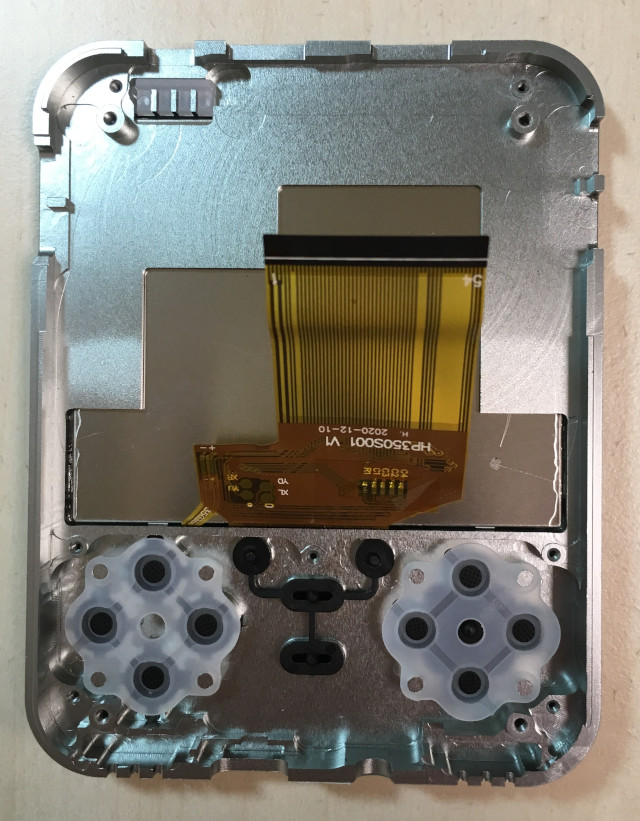

鋁合金A面

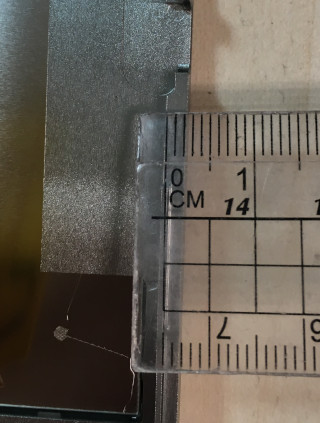

這厚度真不理想，重量是一個問題

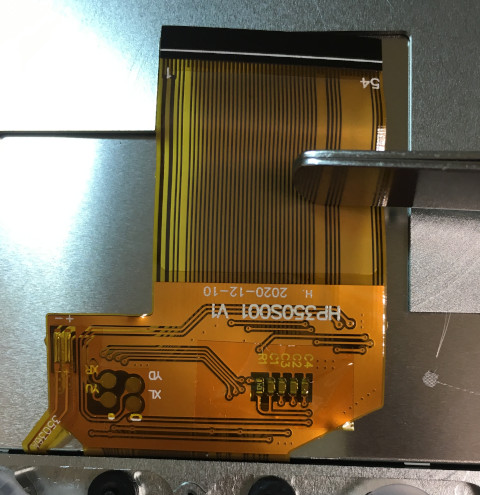

屏幕是HP350S001，LCD Driver是ST7272A


按鍵有限位槽

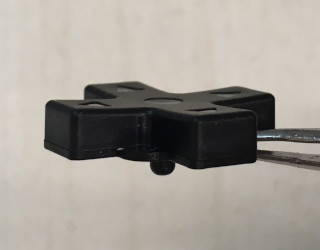

十字鍵特寫

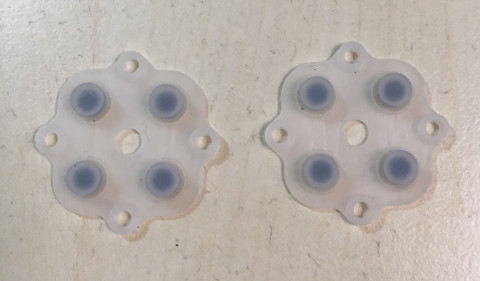

導電膠

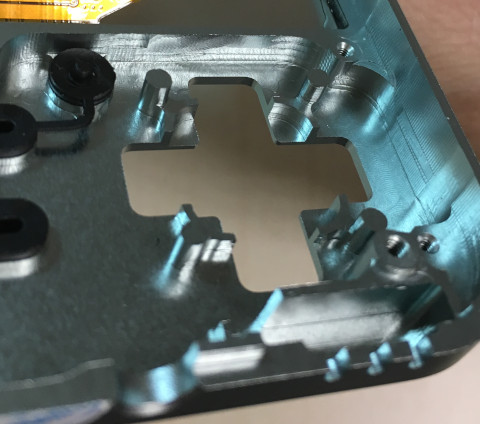

內部鋁合金的地方，很多都沒有做好處理，易割塑膠材質
