掌機 - Game Gear Micro - 終極改造

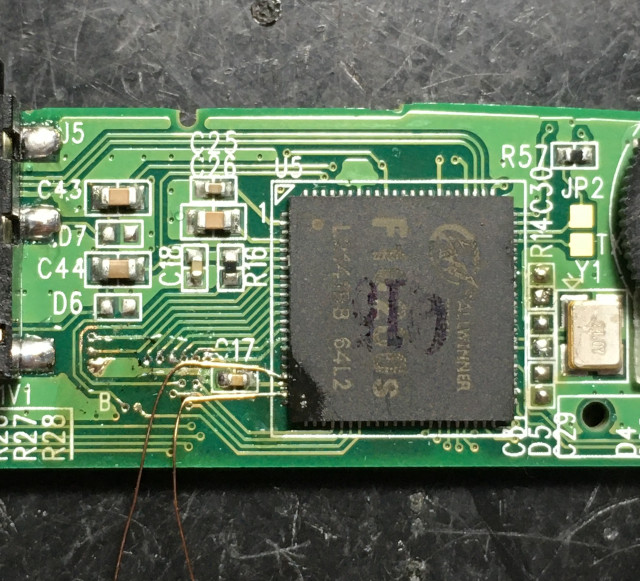

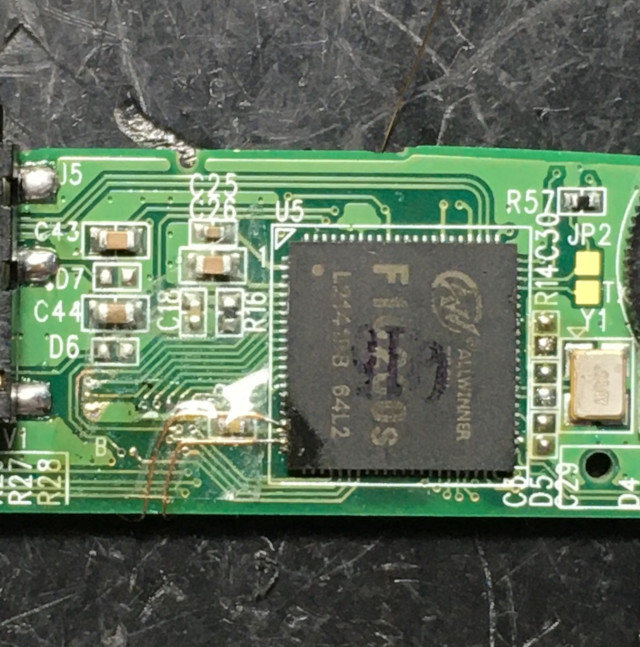

由於目標是跑GBA模擬器，因此，至少還需要4個按鍵，司徒把PD13、PD14拿出來當作按鍵使用


膠帶固定

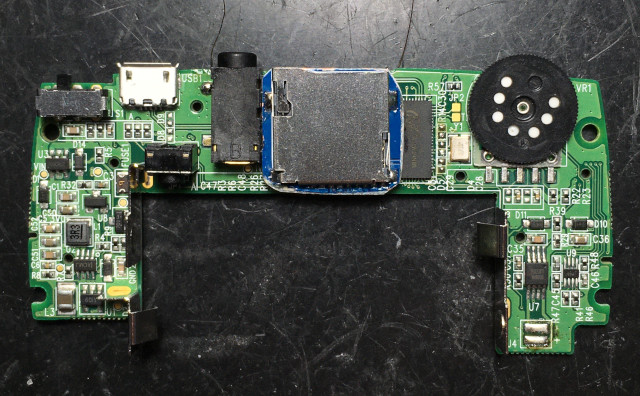

接著安裝MicroSD

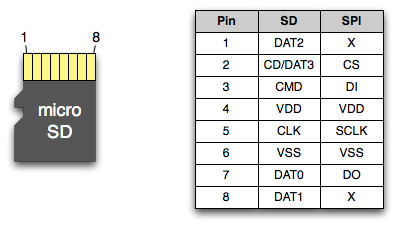

MicroSD腳位對應圖


MicroSD使用4bits模式，PE2、PE3也拉出來當做按鍵使用

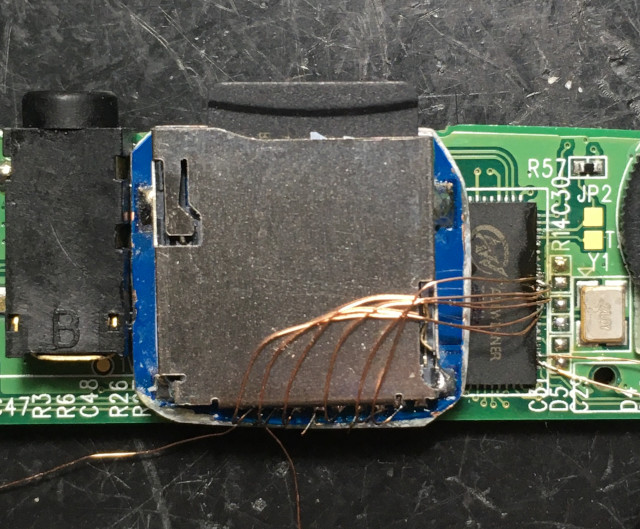

總共跳了10根線


MicroSD VDD、GND接到Flash IC

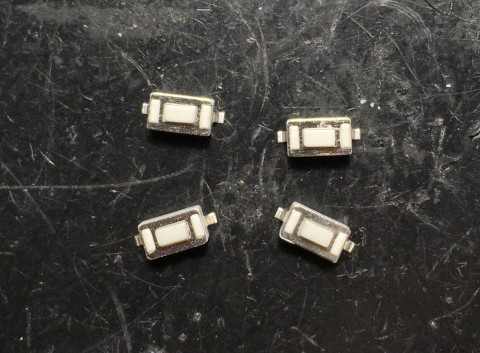

四顆按鍵

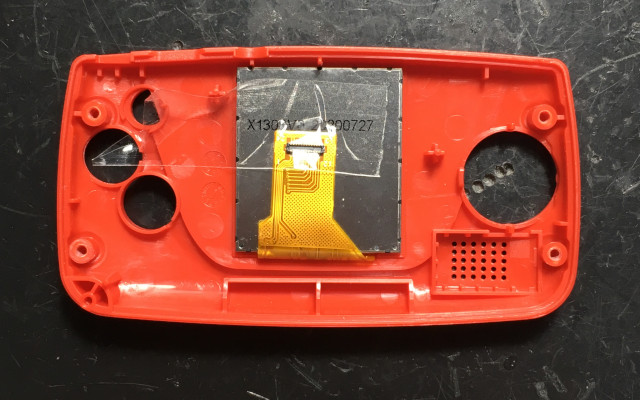

固定FPC，避免損壞


肉雞定位完成


預計擺放位置

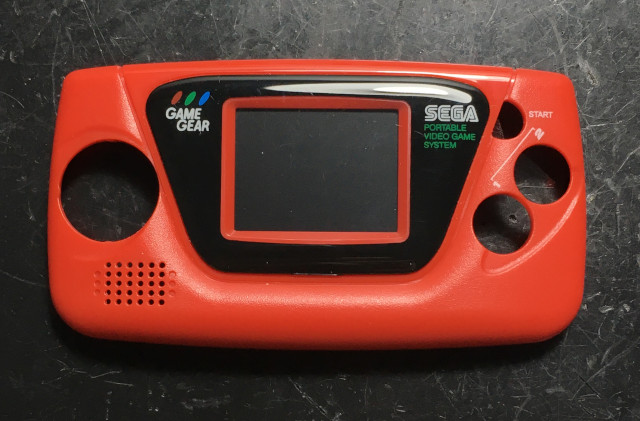

完成開鑿

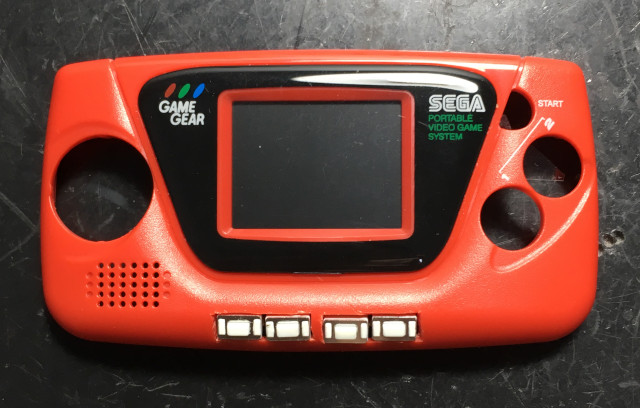

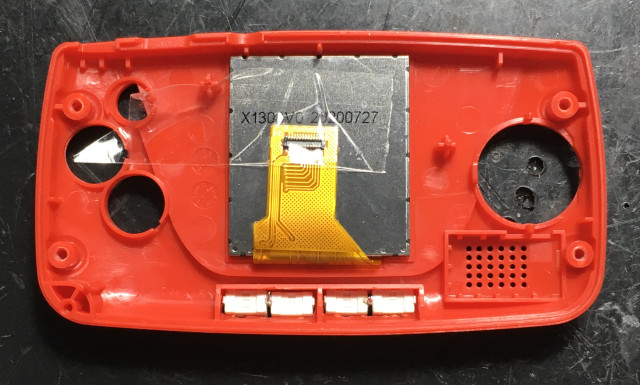

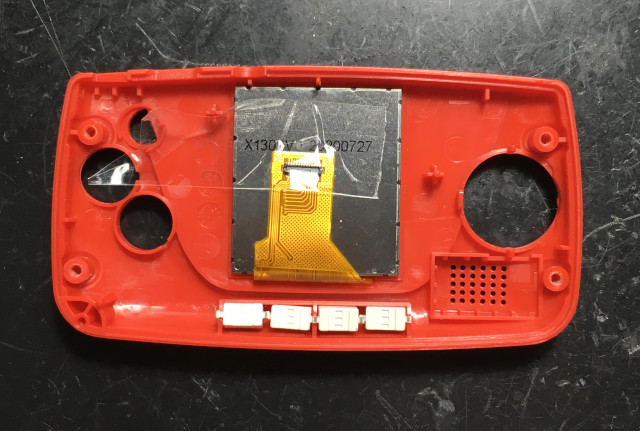

固定按鍵


背面

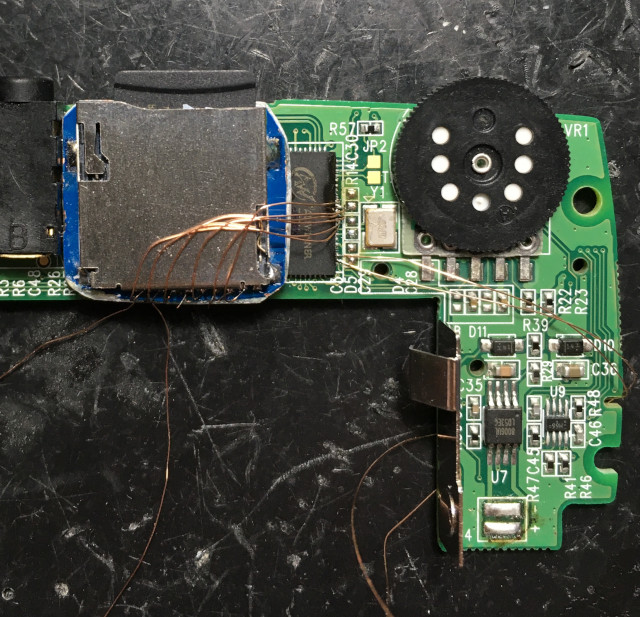

開始整線

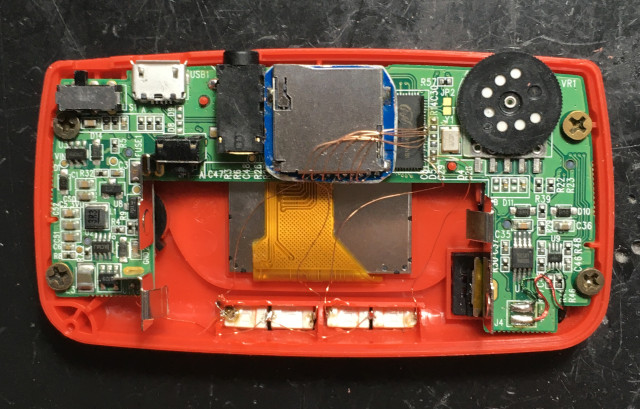

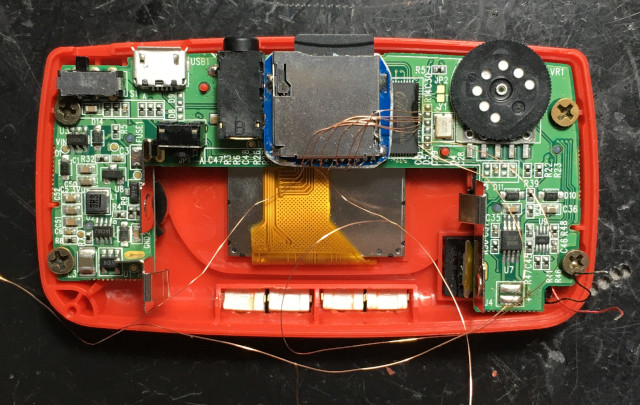

整線完成

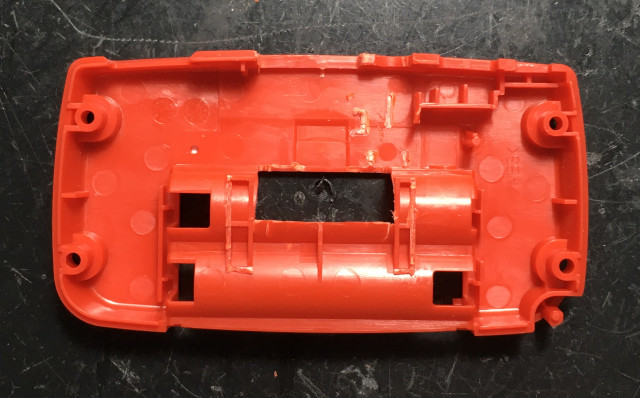

由於MicroSD位置太下方，背蓋需要動刀


上邊缺口部份，之後有時間可以使用3D列印機補齊


UART擺放在MicroSD上方

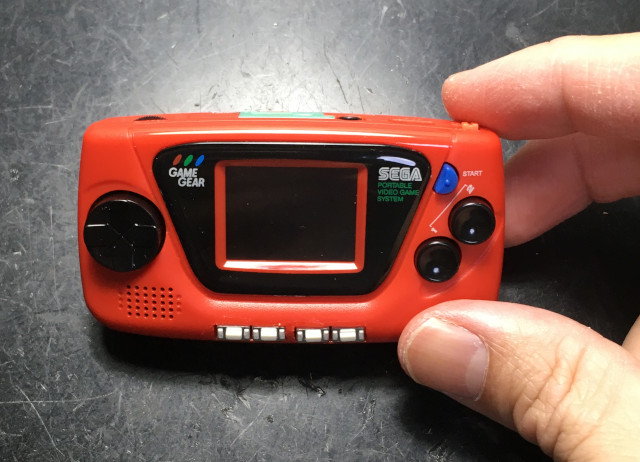

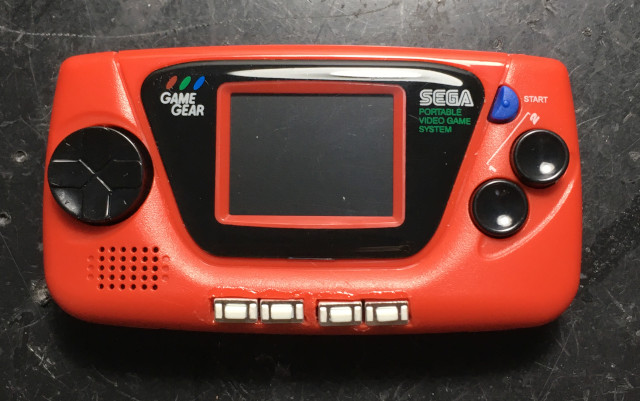

整體評分還算可以


上方醜了點

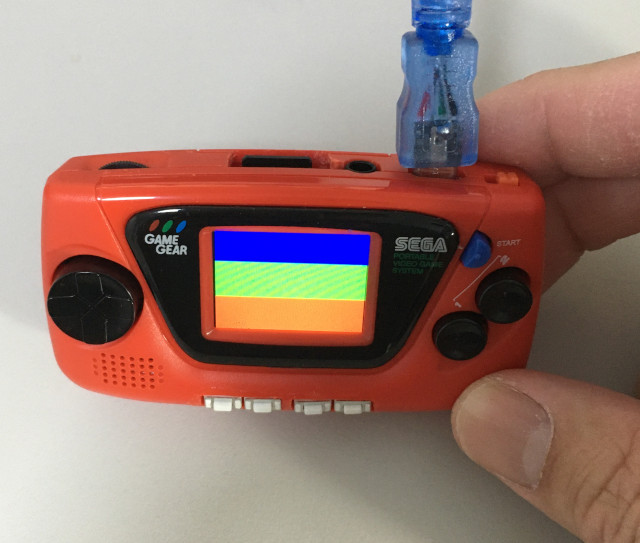

可以從MicroSD開機，終於，完美的開發機誕生～

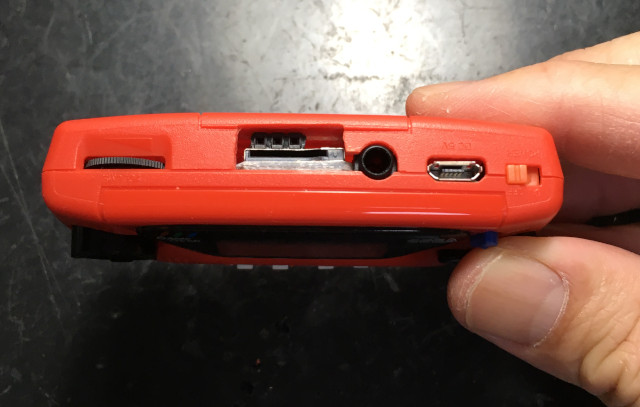

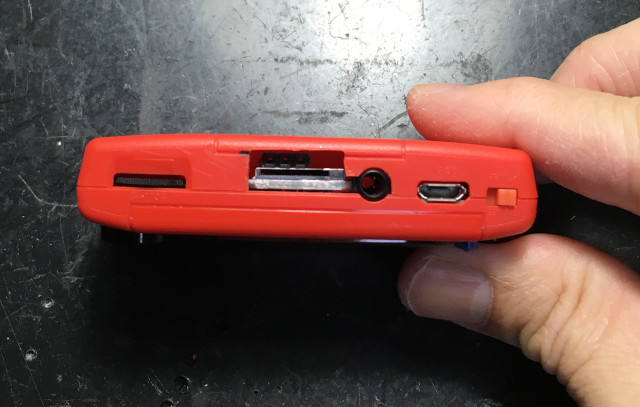

洞口太大，司徒決定修補一下


OpenSCAD

difference() {
    cube([16, 6.5, 2]);
    translate([2, 4, 0]) {
        cube([8, 2, 3]);
    }
    translate([2, 2, 0]) {
        cube([12, 2, 3]);
    }
}
cube([18, 2.5, 2]);

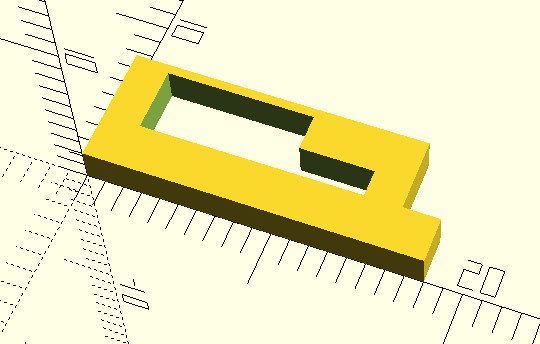

預覽圖

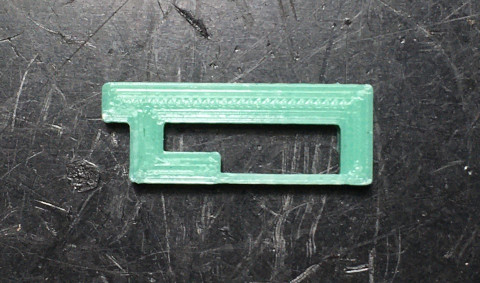

3D列印


相當合適的大小

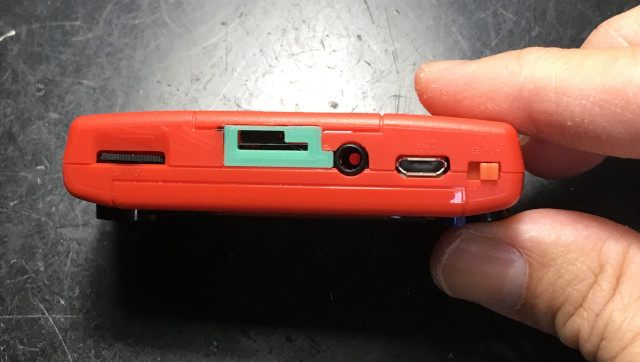

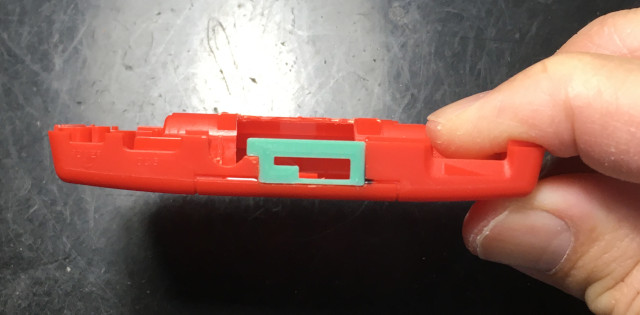

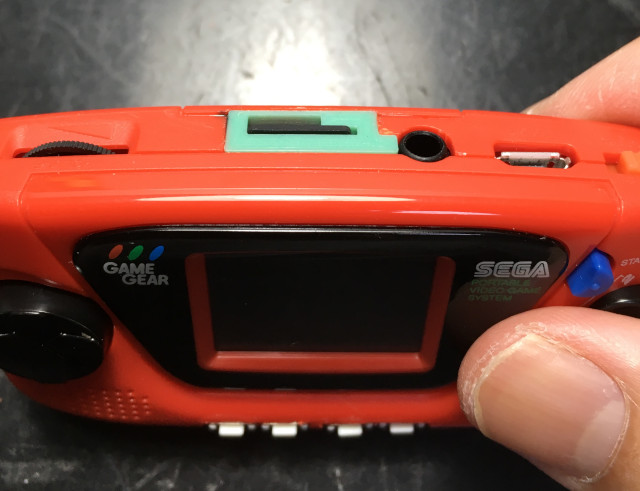

完美的修補


相當工整


插入MicroSD也沒有凸出
