掌機 - GCW Zero - 更換螢幕(3.5吋 IPS HX8363-A 解析度640x480)

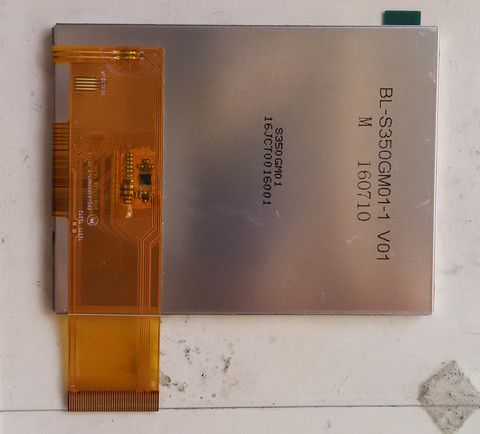

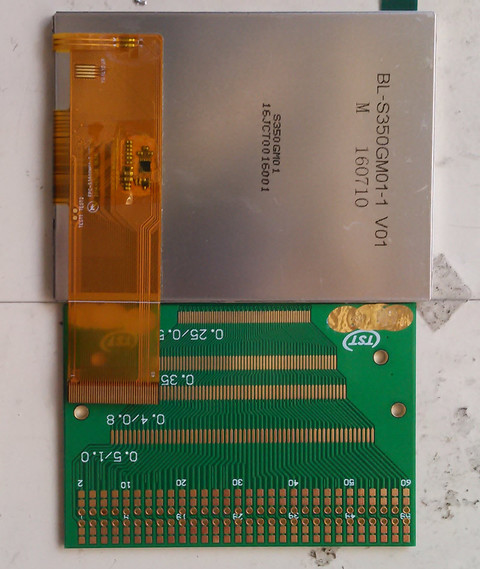

司徒改造掌機的目的就是希望這台掌機可以更趨完美，而第一個改造的東西通常是屏幕，因為屏幕算是最直覺的第一影響因素，好不好只要一開機就可以知道，因此，司徒第一任務就是更換屏幕，而原本的屏幕解析度是320x240，司徒打算更換成更高解析度的屏幕，這樣的話，至少DOSBox可以顯示更精細的遊戲內容，因此，司徒從淘寶購買一片IPS 3.5" 640x480解析度的屏幕(RGB介面)，如下所示：

drivers/video/displays/Kconfig

config PANEL_HX8363A
    # TODO: Switch to tristate once the driver is a module.
    bool "HX8363A based panel"
    help
    Select this if you are using a HX8363A LCD driver IC.

drivers/video/displays/Makefile

obj-$(CONFIG_PANEL_HX8363A) += panel-hx8363a.o

drivers/video/displays/panel-hx8363a.c

#include <linux/delay.h>
#include <linux/device.h>
#include <linux/gfp.h>
#include <linux/gpio.h>

#include <video/jzpanel.h>
#include <video/panel-hx8363a.h>

struct hx8363a {
    struct hx8363a_platform_data *pdata;
};

static void hx8363a_send_cmd(struct hx8363a_platform_data *pdata, u8 data)
{
    int bit;

    gpio_direction_output(pdata->gpio_enable, 0);
    gpio_direction_output(pdata->gpio_clock, 0);
    gpio_direction_output(pdata->gpio_data, 0);
    udelay(10);
    gpio_direction_output(pdata->gpio_clock, 1);
    udelay(10);

    for (bit = 7; bit >= 0; bit--) {
        gpio_direction_output(pdata->gpio_clock, 0);
        gpio_direction_output(pdata->gpio_data, (data >> bit) & 1);
        udelay(10);
        gpio_direction_output(pdata->gpio_clock, 1);
        udelay(10);
    }
    gpio_direction_output(pdata->gpio_enable, 1);
}

static void hx8363a_send_data(struct hx8363a_platform_data *pdata, u8 data)
{
    int bit;

    gpio_direction_output(pdata->gpio_enable, 0);
    gpio_direction_output(pdata->gpio_clock, 0);
    gpio_direction_output(pdata->gpio_data, 1);
    udelay(10);
    gpio_direction_output(pdata->gpio_clock, 1);
    udelay(10);

    for (bit = 7; bit >= 0; bit--) {
        gpio_direction_output(pdata->gpio_clock, 0);
        gpio_direction_output(pdata->gpio_data, (data >> bit) & 1);
        udelay(10);
        gpio_direction_output(pdata->gpio_clock, 1);
        udelay(10);
    }
    gpio_direction_output(pdata->gpio_enable, 1);
}

static int hx8363a_panel_init(void **out_panel, struct device *dev, void *panel_pdata)
{
    struct hx8363a_platform_data *pdata = panel_pdata;
    struct hx8363a *panel;
    int ret;

    printk("%s++\n", __func__);
    panel = devm_kzalloc(dev, sizeof(*panel), GFP_KERNEL);
    if (!panel) {
        dev_err(dev, "Failed to alloc panel data\n");
        return -ENOMEM;
    }

    panel->pdata = pdata;

    *out_panel = panel;

    /* Reserve GPIO pins. */
    ret = devm_gpio_request(dev, pdata->gpio_reset, "LCD panel reset");
    if (ret) {
        dev_err(dev,
            "Failed to request LCD panel reset pin: %d\n", ret);
        return ret;
    }

    ret = devm_gpio_request(dev, pdata->gpio_clock, "LCD 3-wire clock");
    if (ret) {
        dev_err(dev,
            "Failed to request LCD panel 3-wire clock pin: %d\n",
            ret);
        return ret;
    }

    ret = devm_gpio_request(dev, pdata->gpio_enable, "LCD 3-wire enable");
    if (ret) {
        dev_err(dev,
            "Failed to request LCD panel 3-wire enable pin: %d\n",
            ret);
        return ret;
    }

    ret = devm_gpio_request(dev, pdata->gpio_data, "LCD 3-wire data");
    if (ret) {
        dev_err(dev,
            "Failed to request LCD panel 3-wire data pin: %d\n",
            ret);
        return ret;
    }

    /* Set initial GPIO pin directions and value. */
    gpio_direction_output(pdata->gpio_clock,    1);
    gpio_direction_output(pdata->gpio_enable, 1);
    gpio_direction_output(pdata->gpio_data,     0);

    printk("%s--\n", __func__);
    return 0;
}

static void hx8363a_panel_exit(void *panel)
{
}

static void hx8363a_panel_enable(void *panel)
{
    struct hx8363a_platform_data *pdata = ((struct hx8363a *)panel)->pdata;

    printk("%s++\n", __func__);

    // Reset LCD panel
    gpio_direction_output(pdata->gpio_reset, 0);
    mdelay(50);
    gpio_direction_output(pdata->gpio_reset, 1);
    mdelay(50);

    hx8363a_send_cmd(pdata, 0xB9);
    hx8363a_send_data(pdata, 0xFF);
    hx8363a_send_data(pdata, 0x83);
    hx8363a_send_data(pdata, 0x63);

    // Set_POWER
    hx8363a_send_cmd(pdata, 0xB1);
    hx8363a_send_data(pdata, 0x81);
    hx8363a_send_data(pdata, 0x30);
    hx8363a_send_data(pdata, 0x08); // 0x08
    hx8363a_send_data(pdata, 0x36);
    hx8363a_send_data(pdata, 0x01);
    hx8363a_send_data(pdata, 0x13);
    hx8363a_send_data(pdata, 0x10);
    hx8363a_send_data(pdata, 0x10);
    hx8363a_send_data(pdata, 0x35);
    hx8363a_send_data(pdata, 0x3D);
    hx8363a_send_data(pdata, 0x1A);
    hx8363a_send_data(pdata, 0x1A);

    // Set COLMOD
    hx8363a_send_cmd(pdata, 0x3A);
    hx8363a_send_data(pdata, 0x60); // 0x55

    hx8363a_send_cmd(pdata, 0x36);
    hx8363a_send_data(pdata, 0x0b); // 0x0a

    hx8363a_send_cmd(pdata, 0xC0);
    hx8363a_send_data(pdata, 0x41);
    hx8363a_send_data(pdata, 0x19);

    hx8363a_send_cmd(pdata, 0xBF);
    hx8363a_send_data(pdata, 0x00);
    hx8363a_send_data(pdata, 0x10);

    // Set_RGBIF
    hx8363a_send_cmd(pdata, 0xB3);
    hx8363a_send_data(pdata, 0x01);

    // Set_CYC
    hx8363a_send_cmd(pdata, 0xB4);
    hx8363a_send_data(pdata, 0x01); //01
    hx8363a_send_data(pdata, 0x12);
    hx8363a_send_data(pdata, 0x72); //72
    hx8363a_send_data(pdata, 0x12); //12
    hx8363a_send_data(pdata, 0x06); //06
    hx8363a_send_data(pdata, 0x03); //03
    hx8363a_send_data(pdata, 0x54); //54
    hx8363a_send_data(pdata, 0x03); //03
    hx8363a_send_data(pdata, 0x4e); //4e
    hx8363a_send_data(pdata, 0x00);
    hx8363a_send_data(pdata, 0x00);

    // Set_VCOM
    hx8363a_send_cmd(pdata, 0xB6);
    hx8363a_send_data(pdata, 0x33); //33 //27

    // Set_PANEL
    hx8363a_send_cmd(pdata, 0xCC);
    hx8363a_send_data(pdata, 0x02); //02
    mdelay(120);

    // Set Gamma 2.2
    hx8363a_send_cmd(pdata, 0xE0);
    hx8363a_send_data(pdata, 0x01);
    hx8363a_send_data(pdata, 0x07);
    hx8363a_send_data(pdata, 0x4C);
    hx8363a_send_data(pdata, 0xB0);
    hx8363a_send_data(pdata, 0x36);
    hx8363a_send_data(pdata, 0x3F);
    hx8363a_send_data(pdata, 0x06);
    hx8363a_send_data(pdata, 0x49);
    hx8363a_send_data(pdata, 0x51);
    hx8363a_send_data(pdata, 0x96);
    hx8363a_send_data(pdata, 0x18);
    hx8363a_send_data(pdata, 0xD8);
    hx8363a_send_data(pdata, 0x18);
    hx8363a_send_data(pdata, 0x50);
    hx8363a_send_data(pdata, 0x13);

    hx8363a_send_data(pdata, 0x01);
    hx8363a_send_data(pdata, 0x07);
    hx8363a_send_data(pdata, 0x4C);
    hx8363a_send_data(pdata, 0xB0);
    hx8363a_send_data(pdata, 0x36);
    hx8363a_send_data(pdata, 0x3F);
    hx8363a_send_data(pdata, 0x06);
    hx8363a_send_data(pdata, 0x49);
    hx8363a_send_data(pdata, 0x51);
    hx8363a_send_data(pdata, 0x96);
    hx8363a_send_data(pdata, 0x18);
    hx8363a_send_data(pdata, 0xD8);
    hx8363a_send_data(pdata, 0x18);
    hx8363a_send_data(pdata, 0x50);
    hx8363a_send_data(pdata, 0x13);
    mdelay(150);

    hx8363a_send_cmd(pdata, 0x11);
    mdelay(200);

    hx8363a_send_cmd(pdata, 0x29);
    printk("%s--\n", __func__);
}

static void hx8363a_panel_disable(void *panel)
{
    struct hx8363a_platform_data *pdata = ((struct hx8363a *)panel)->pdata;

    printk("%s++\n", __func__);
    hx8363a_send_cmd(pdata, 0x10);
    printk("%s--\n", __func__);
}

struct panel_ops hx8363a_panel_ops = {
    .init    = hx8363a_panel_init,
    .exit    = hx8363a_panel_exit,
    .enable  = hx8363a_panel_enable,
    .disable = hx8363a_panel_disable,
};

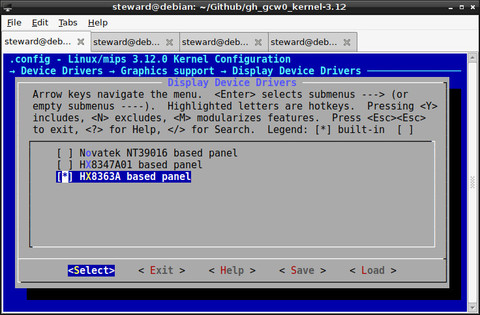

menuconfig

接著準備焊接PCB

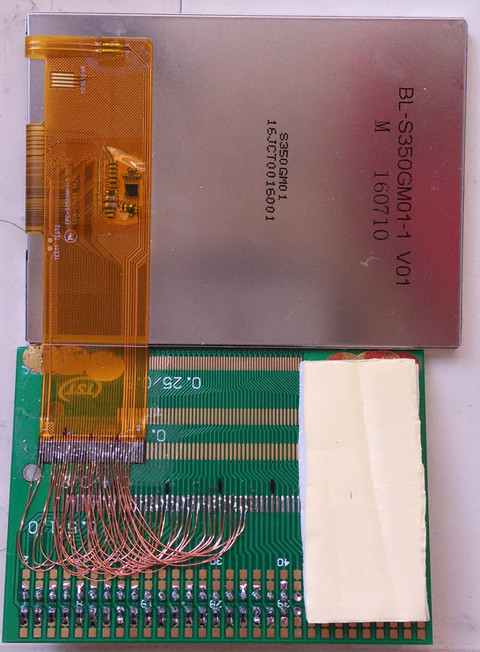

固定屏的位置

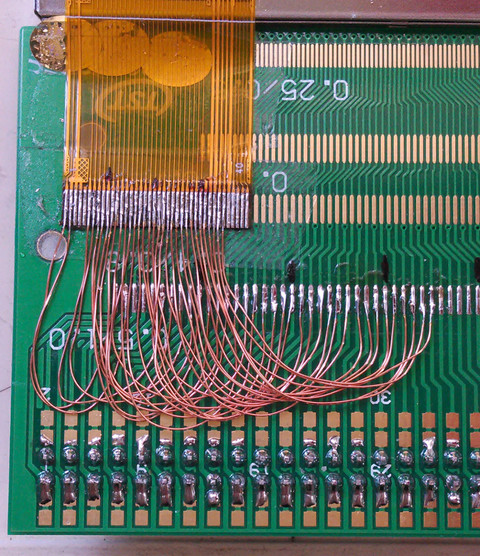

接著開始跳線

美美的跳線

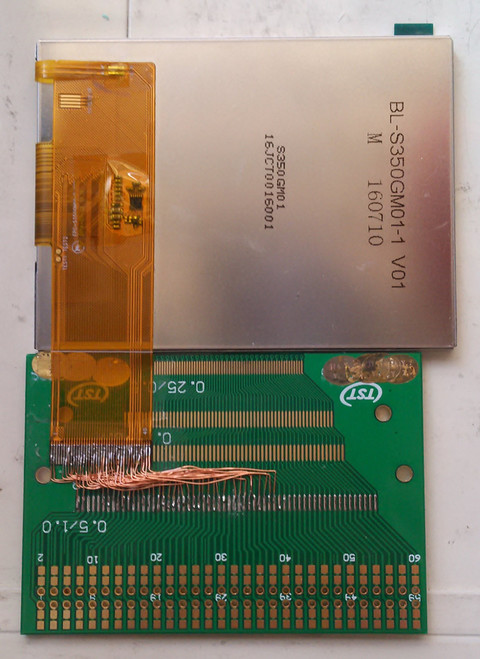

測試後發現無法正確顯示

重新焊接

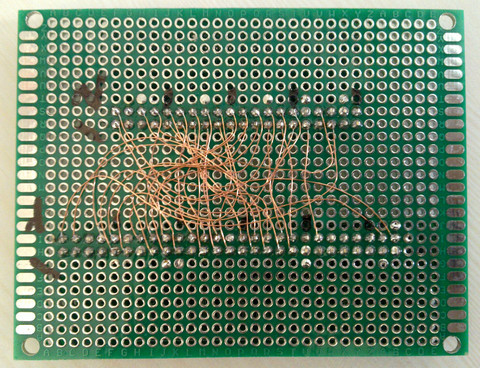

更美的跳線

結果還是一樣無法正確顯示

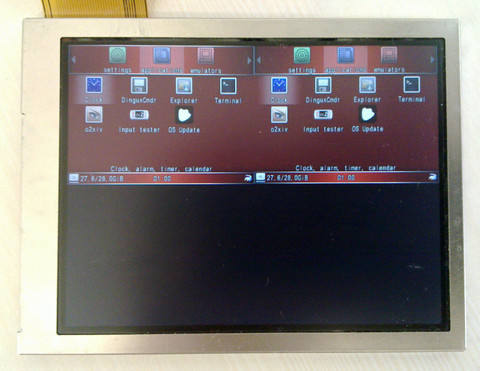

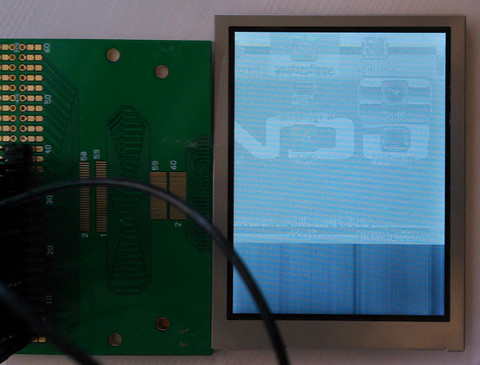

無法正確顯示圖像

最後只好使用最安全的跳線方式

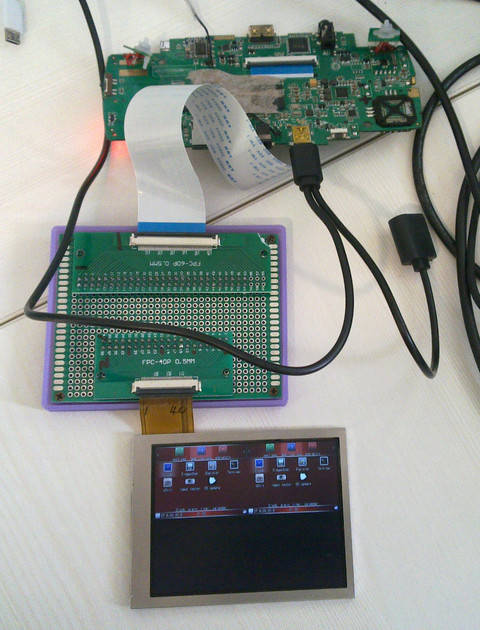

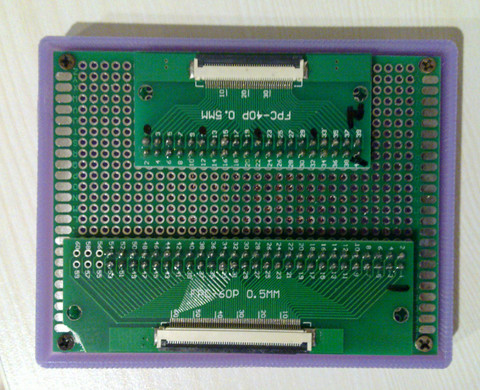

兩片PCB對接

終於可以顯示正確的圖像

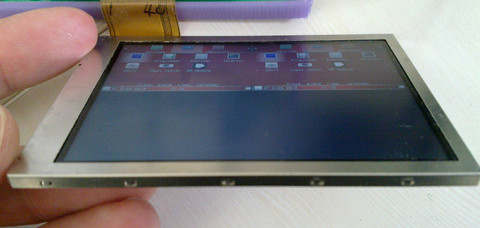

正可視角

下可視角

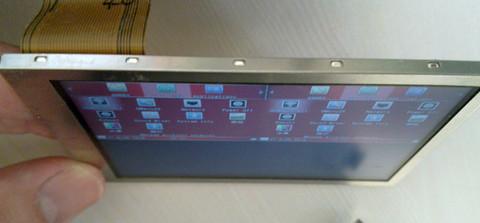

右可視角

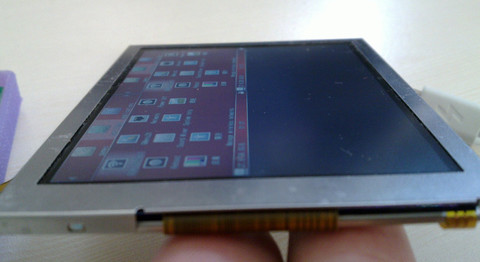

左可視角

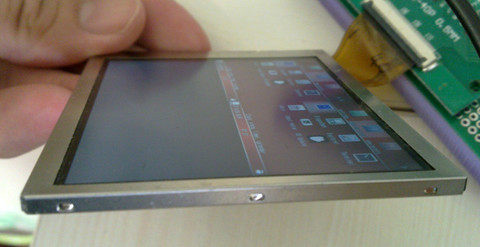

上可視角
