掌機 - GCW Zero - 更換螢幕(3.5吋 IPS HX8347-A01 解析度320x240)


對應腳位：

GCW0HX8347-A01
LED-KLED-K(K1~K8)
LED-ALED-A
RESETNRESET
CSNCS
SCKDNC_SCL
SDISDI
B2B0
B3B1
B4B2
B5B3
B6B4
B7B5
G2G0
G3G1
G4G2
G5G3
G6G4
G7G5
R2R0
R3R1
R4R2
R5R3
R6R4
R7R5
HSYNCHSYNC
VSYNCVSYNC
DCLKPCLK
VDDIOVCC, VCI, BS0. BS1, BS2, NRD, NWR
ENBDE
GNDGND

drivers/video/displays/Kconfig

config PANEL_HX8347A01
    # TODO: Switch to tristate once the driver is a module.
    bool "HX8347A01 based panel"
    help
        Select this if you are using a HX8347A01 LCD driver IC.

drivers/video/displays/Makefile

obj-$(CONFIG_PANEL_HX8347A01)    += panel-hx8347a01.o

drivers/video/displays/panel-hx8347a01.c

#include <linux/delay.h>
#include <linux/device.h>
#include <linux/gfp.h>
#include <linux/gpio.h>

#include <video/jzpanel.h>
#include <video/panel-hx8347a01.h>

struct hx8347a01 {
    struct hx8347a01_platform_data *pdata;
};

static void hx8347a01_send_spi(struct hx8347a01_platform_data *pdata, u8 data)
{
    int bit;

    for (bit = 7; bit >= 0; bit--) {
        gpio_direction_output(pdata->gpio_clock, 0);
        gpio_direction_output(pdata->gpio_data, (data >> bit) & 1);
        udelay(10);
        gpio_direction_output(pdata->gpio_clock, 1);
        udelay(10);
    }
}

static void hx8347a01_send_cmd(struct hx8347a01_platform_data *pdata, u8 data)
{
    gpio_direction_output(pdata->gpio_enable, 0);
    hx8347a01_send_spi(pdata, 0x74);
    hx8347a01_send_spi(pdata, data >> 8);
    hx8347a01_send_spi(pdata, data);
    gpio_direction_output(pdata->gpio_enable, 1);
}

static void hx8347a01_send_data(struct hx8347a01_platform_data *pdata, u8 data)
{
    gpio_direction_output(pdata->gpio_enable, 0);
    hx8347a01_send_spi(pdata, 0x76);
    hx8347a01_send_spi(pdata, data >> 8);
    hx8347a01_send_spi(pdata, data);
    gpio_direction_output(pdata->gpio_enable, 1);
}

static int hx8347a01_panel_init(void **out_panel, struct device *dev, void *panel_pdata)
{
    struct hx8347a01_platform_data *pdata = panel_pdata;
    struct hx8347a01 *panel;
    int ret;

    printk("%s++\n", __func__);
    panel = devm_kzalloc(dev, sizeof(*panel), GFP_KERNEL);
    if (!panel) {
        dev_err(dev, "Failed to alloc panel data\n");
        return -ENOMEM;
    }

    panel->pdata = pdata;

    *out_panel = panel;

    /* Reserve GPIO pins. */

    ret = devm_gpio_request(dev, pdata->gpio_reset, "LCD panel reset");
    if (ret) {
        dev_err(dev,
            "Failed to request LCD panel reset pin: %d\n", ret);
        return ret;
    }

    ret = devm_gpio_request(dev, pdata->gpio_clock, "LCD 3-wire clock");
    if (ret) {
        dev_err(dev,
            "Failed to request LCD panel 3-wire clock pin: %d\n",
            ret);
        return ret;
    }

    ret = devm_gpio_request(dev, pdata->gpio_enable, "LCD 3-wire enable");
    if (ret) {
        dev_err(dev,
            "Failed to request LCD panel 3-wire enable pin: %d\n",
            ret);
        return ret;
    }

    ret = devm_gpio_request(dev, pdata->gpio_data, "LCD 3-wire data");
    if (ret) {
        dev_err(dev,
            "Failed to request LCD panel 3-wire data pin: %d\n",
            ret);
        return ret;
    }

    /* Set initial GPIO pin directions and value. */

    gpio_direction_output(pdata->gpio_clock,    1);
    gpio_direction_output(pdata->gpio_enable, 1);
    gpio_direction_output(pdata->gpio_data,     0);

    printk("%s--\n", __func__);
    return 0;
}

static void hx8347a01_panel_exit(void *panel)
{
}

static void hx8347a01_panel_enable(void *panel)
{
    struct hx8347a01_platform_data *pdata = ((struct hx8347a01 *)panel)->pdata;

    printk("%s++\n", __func__);

    // Reset LCD panel
    gpio_direction_output(pdata->gpio_reset, 0);
    mdelay(50);
    gpio_direction_output(pdata->gpio_reset, 1);
    mdelay(50);

    // GAMMA SETTING
    hx8347a01_send_cmd(pdata, 0x0046);hx8347a01_send_data(pdata, 0x0044);
    hx8347a01_send_cmd(pdata, 0x0047);hx8347a01_send_data(pdata, 0x0044);
    hx8347a01_send_cmd(pdata, 0x0048);hx8347a01_send_data(pdata, 0x0045);
    hx8347a01_send_cmd(pdata, 0x0049);hx8347a01_send_data(pdata, 0x0025);
    hx8347a01_send_cmd(pdata, 0x004A);hx8347a01_send_data(pdata, 0x0023);
    hx8347a01_send_cmd(pdata, 0x004B);hx8347a01_send_data(pdata, 0x0045);
    hx8347a01_send_cmd(pdata, 0x004C);hx8347a01_send_data(pdata, 0x0025);
    hx8347a01_send_cmd(pdata, 0x004D);hx8347a01_send_data(pdata, 0x0023);
    hx8347a01_send_cmd(pdata, 0x004E);hx8347a01_send_data(pdata, 0x0050);
    hx8347a01_send_cmd(pdata, 0x004F);hx8347a01_send_data(pdata, 0x0000);
    hx8347a01_send_cmd(pdata, 0x0050);hx8347a01_send_data(pdata, 0x0050);
    hx8347a01_send_cmd(pdata, 0x0051);hx8347a01_send_data(pdata, 0x0000);

    // 240x320 window setting
    hx8347a01_send_cmd(pdata, 0x0002);hx8347a01_send_data(pdata, 0x0000); // Column address start2
    hx8347a01_send_cmd(pdata, 0x0003);hx8347a01_send_data(pdata, 0x0000); // Column address start1
    hx8347a01_send_cmd(pdata, 0x0004);hx8347a01_send_data(pdata, 0x0000); // Column address end2
    hx8347a01_send_cmd(pdata, 0x0005);hx8347a01_send_data(pdata, 0x00EF); // Column address end1
    hx8347a01_send_cmd(pdata, 0x0006);hx8347a01_send_data(pdata, 0x0000); // Row address start2
    hx8347a01_send_cmd(pdata, 0x0007);hx8347a01_send_data(pdata, 0x0000); // Row address start1
    hx8347a01_send_cmd(pdata, 0x0008);hx8347a01_send_data(pdata, 0x0001); // Row address end2
    hx8347a01_send_cmd(pdata, 0x0009);hx8347a01_send_data(pdata, 0x003F); // Row address end1

    // Display Setting
    hx8347a01_send_cmd(pdata, 0x0016);hx8347a01_send_data(pdata, 0x0008);
    hx8347a01_send_cmd(pdata, 0x0038);hx8347a01_send_data(pdata, 0x0000); // RGB_EN=0
    hx8347a01_send_cmd(pdata, 0x0023);hx8347a01_send_data(pdata, 0x0095); // N_DC=1001 0101
    hx8347a01_send_cmd(pdata, 0x0024);hx8347a01_send_data(pdata, 0x0095); // PI_DC=1001 0101
    hx8347a01_send_cmd(pdata, 0x0025);hx8347a01_send_data(pdata, 0x00FF); // I_DC=1111 1111
    hx8347a01_send_cmd(pdata, 0x0027);hx8347a01_send_data(pdata, 0x0002); // N_BP=0000 0010
    hx8347a01_send_cmd(pdata, 0x0028);hx8347a01_send_data(pdata, 0x0002); // N_FP=0000 0010
    hx8347a01_send_cmd(pdata, 0x0029);hx8347a01_send_data(pdata, 0x0002); // PI_BP=0000 0010
    hx8347a01_send_cmd(pdata, 0x002A);hx8347a01_send_data(pdata, 0x0002); // PI_FP=0000 0010
    hx8347a01_send_cmd(pdata, 0x002C);hx8347a01_send_data(pdata, 0x0002); // I_BP=0000 0010
    hx8347a01_send_cmd(pdata, 0x002D);hx8347a01_send_data(pdata, 0x0002); // I_FP=0000 0010
    hx8347a01_send_cmd(pdata, 0x003A);hx8347a01_send_data(pdata, 0x00A1); // N_RTN=0000, N_NW=001
    hx8347a01_send_cmd(pdata, 0x003B);hx8347a01_send_data(pdata, 0x00A1); // PI_RTN=0000, PI_NW=000
    hx8347a01_send_cmd(pdata, 0x003C);hx8347a01_send_data(pdata, 0x00A0); // I_RTN=1111, I_NW=000
    hx8347a01_send_cmd(pdata, 0x003D);hx8347a01_send_data(pdata, 0x0000); // DIV=00
    mdelay(20);

    // Power Supply Setting
    hx8347a01_send_cmd(pdata, 0x0019);hx8347a01_send_data(pdata, 0x0049); // CADJ=0100, CUADJ=100(FR:60Hz, OSD_EN=1
    hx8347a01_send_cmd(pdata, 0x0093);hx8347a01_send_data(pdata, 0x000F); // RADJ=1111, 100%
    mdelay(10);
    hx8347a01_send_cmd(pdata, 0x0020);hx8347a01_send_data(pdata, 0x0010); // BT=0100
    hx8347a01_send_cmd(pdata, 0x001D);hx8347a01_send_data(pdata, 0x0001); // VC1=111
    hx8347a01_send_cmd(pdata, 0x001E);hx8347a01_send_data(pdata, 0x0006); // VC3=000
    hx8347a01_send_cmd(pdata, 0x001F);hx8347a01_send_data(pdata, 0x000C); // VRH=0100

    // VCOM Setting for CMO 3.2 Panel
    hx8347a01_send_cmd(pdata, 0x0044);hx8347a01_send_data(pdata, 0x004C); // VCM=100 1101
    hx8347a01_send_cmd(pdata, 0x0045);hx8347a01_send_data(pdata, 0x0010); // VDV=1 0001
    hx8347a01_send_cmd(pdata, 0x001C);hx8347a01_send_data(pdata, 0x0004); // AP=100
    mdelay(20);
    hx8347a01_send_cmd(pdata, 0x001B);hx8347a01_send_data(pdata, 0x0008); // GASENB=0, PON=1, DK=1, XDK=0, VLCD_TRI=0, STB=0
    mdelay(40);
    hx8347a01_send_cmd(pdata, 0x001B);hx8347a01_send_data(pdata, 0x0014); // GASENB=0, PON=1, DK=0, XDK=0, VLCD_TRI=0, STB=0
    mdelay(40);
    hx8347a01_send_cmd(pdata, 0x0043);hx8347a01_send_data(pdata, 0x0080); // Set VCOMG=1
    mdelay(100);

    // Display ON Setting
    hx8347a01_send_cmd(pdata, 0x0090);hx8347a01_send_data(pdata, 0x00F0); // SAP=0111 1111
    hx8347a01_send_cmd(pdata, 0x0026);hx8347a01_send_data(pdata, 0x0024); // GON=0, DTE=0, D=01
    mdelay(40);
    hx8347a01_send_cmd(pdata, 0x0026);hx8347a01_send_data(pdata, 0x0024); // GON=1, DTE=0, D=01
    hx8347a01_send_cmd(pdata, 0x0026);hx8347a01_send_data(pdata, 0x002C); // GON=1, DTE=0, D=11
    mdelay(40);
    hx8347a01_send_cmd(pdata, 0x0026);hx8347a01_send_data(pdata, 0x003C); // GON=1, DTE=1, D=11

    // Cycle Control
    hx8347a01_send_cmd(pdata, 0x0035);hx8347a01_send_data(pdata, 0x0038); // EQS=38h
    hx8347a01_send_cmd(pdata, 0x0036);hx8347a01_send_data(pdata, 0x0078); // EQP=78h
    hx8347a01_send_cmd(pdata, 0x003E);hx8347a01_send_data(pdata, 0x0038); // SON=38h
    hx8347a01_send_cmd(pdata, 0x0040);hx8347a01_send_data(pdata, 0x000F); // GDON=0Fh

    // Display Control
    hx8347a01_send_cmd(pdata, 0x0041);hx8347a01_send_data(pdata, 0x00F0); // GDOFF

    // Internal register setting
    hx8347a01_send_cmd(pdata, 0x0095);hx8347a01_send_data(pdata, 0x0001); // Set Display clock and Pumping clock to synchronize

    // RGB Interface Control,RGB    polarity(HS,VS,DE,DOTCLK)
    hx8347a01_send_cmd(pdata, 0x0038);hx8347a01_send_data(pdata, 0x0010); // RGB Interface ON

    // Internal Use
    hx8347a01_send_cmd(pdata, 0x0070);hx8347a01_send_data(pdata, 0x0026); // Internal Use GS SS
    printk("%s--\n", __func__);
}

static void hx8347a01_panel_disable(void *panel)
{
    struct hx8347a01_platform_data *pdata = ((struct hx8347a01 *)panel)->pdata;

    printk("%s++\n", __func__);
    hx8347a01_send_cmd(pdata, 0x0026);hx8347a01_send_data(pdata, 0x0000);
    printk("%s--\n", __func__);
}

struct panel_ops hx8347a01_panel_ops = {
    .init    = hx8347a01_panel_init,
    .exit    = hx8347a01_panel_exit,
    .enable  = hx8347a01_panel_enable,
    .disable = hx8347a01_panel_disable,
};

menuconfig

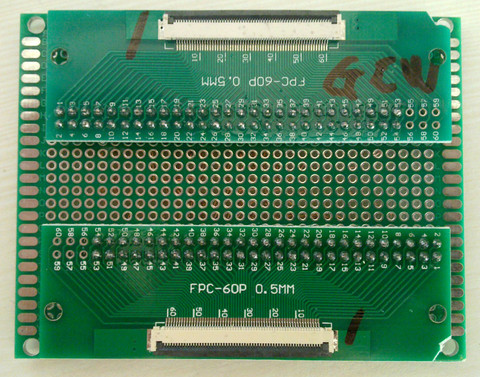

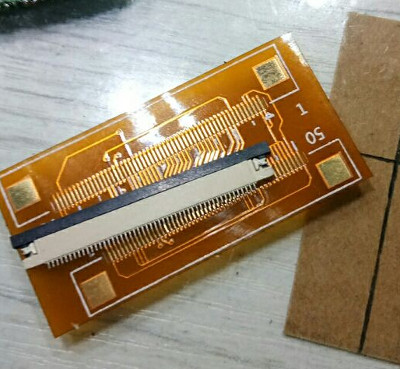

接著焊接轉板

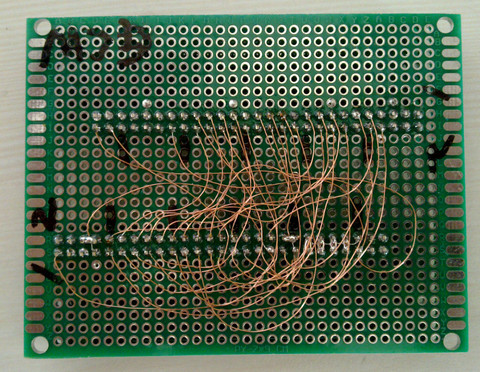

背面

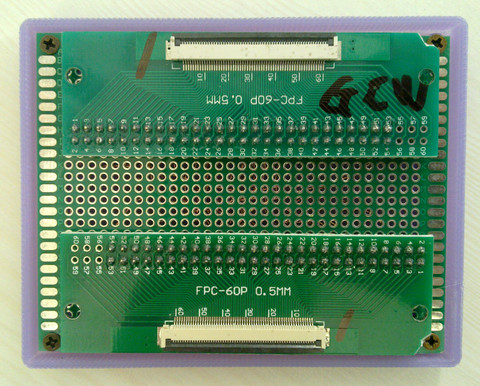

接著上3D打印的外殼

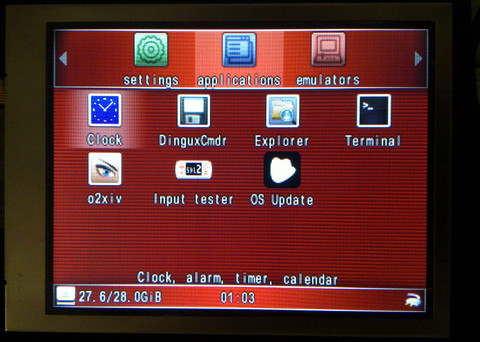

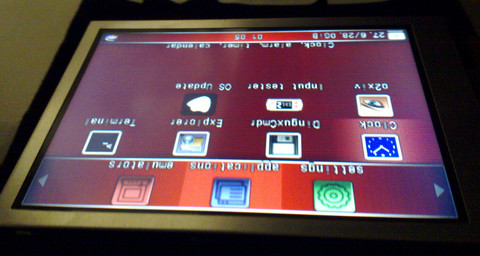

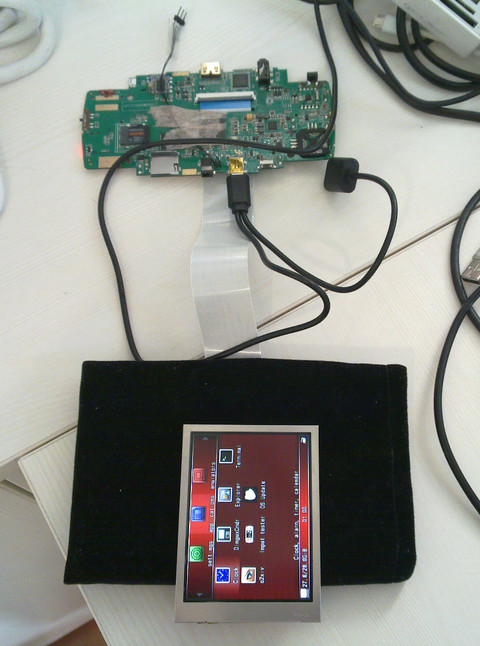

感動的一刻

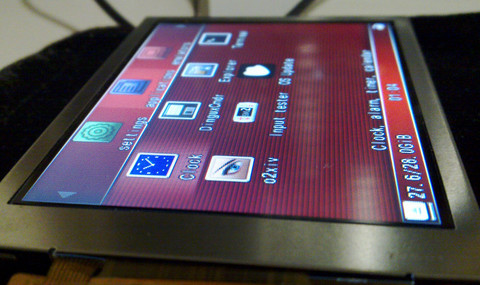

正面

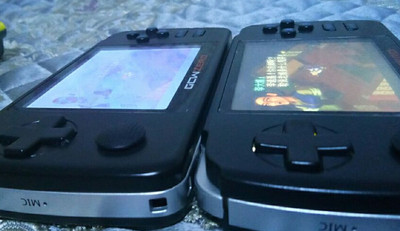

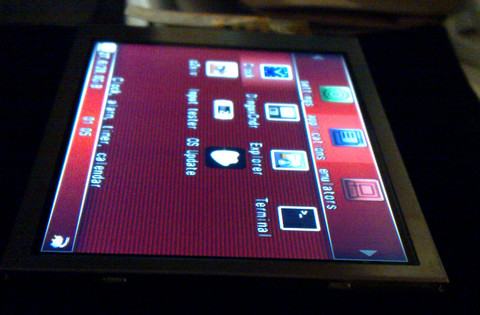

下邊


左邊


上面


右邊

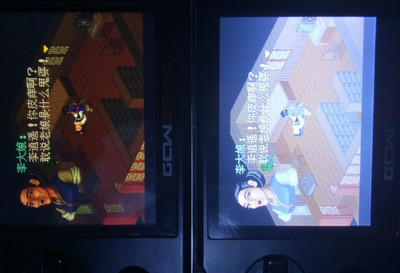

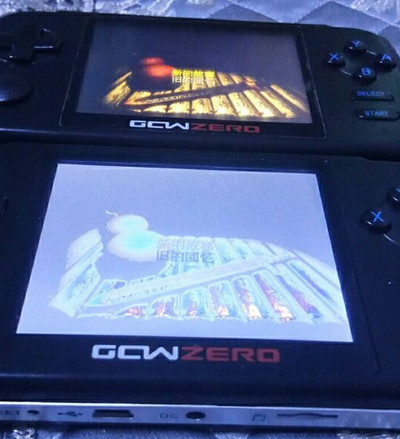

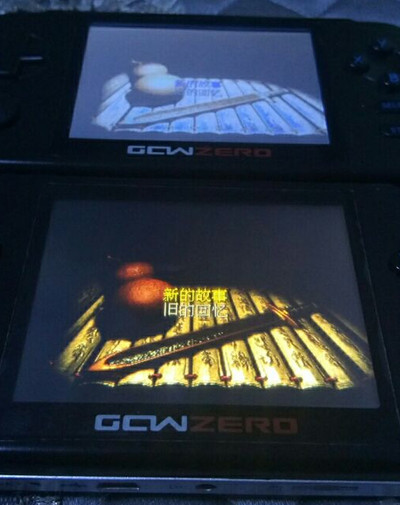

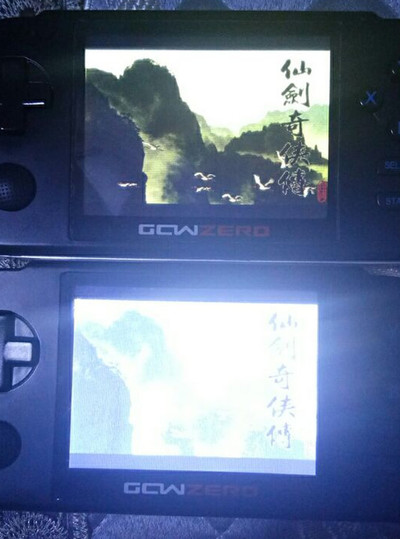

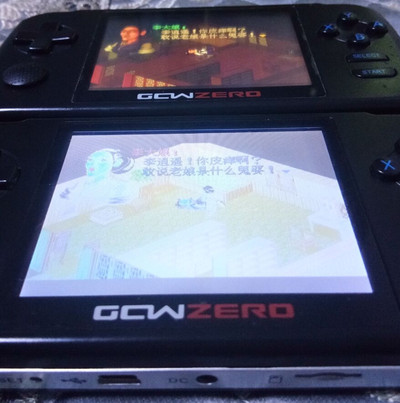

周哥屏對比IPS屏(感謝剃頭提供)
