掌機 - Game Boy Advance - 更換高亮度螢幕

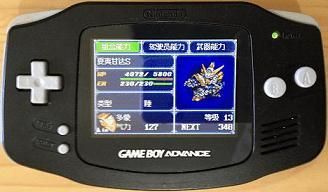

原本昏暗的屏

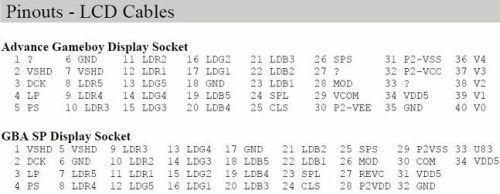

LCD腳位

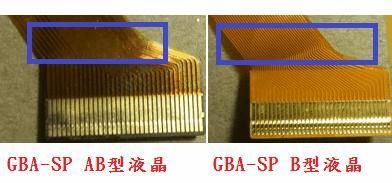

GBA SP掌機排線多了兩根腳位用來控制背光，不過，GBA SP屏又有分AB型、B型，使用者可以經由排線的疏密來判斷是AB型或B型屏


司徒購買AB型屏以及延伸排線


拆機後

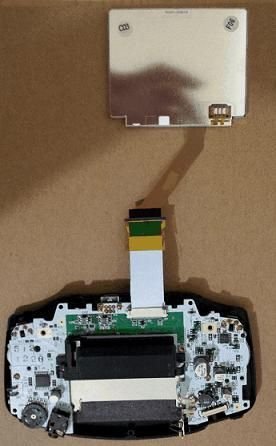

接上排線

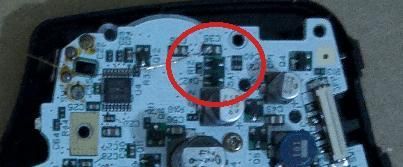

焊接背光電源，有兩處可以取得，首先是比較不亮的部位，位於C35電容的左方


焊接完的成果

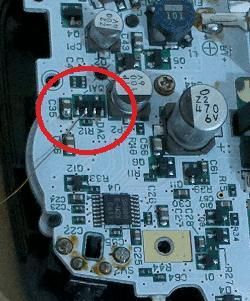

接著找尋最亮的位置，它位於R12的上方

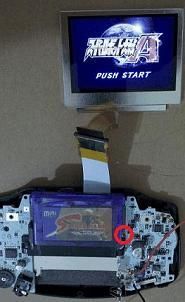

焊接完的成果


如果螢幕有殘影的現象，可以調整如下位置


需要挖掉邊緣才可以安裝回去


完成

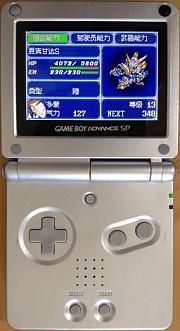

GBA SP(AGS-101)


GBM
