掌機 - Arduboy - 列印支撐架

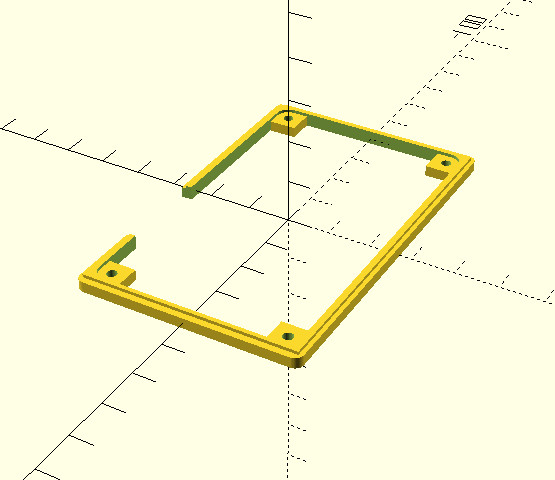

OpenSCAD

$fn = 50;

module meniscus(h=10, r=1) {
    difference() {
        translate([r/2+0.1, r/2+0.1, 0]) {
            cube([r+0.2, r+0.1, h+0.2], center=true);
        }
        cylinder(h=h+0.2, r=r, center=true);
    }
}

module cube_round_corner(w=10, h=10, z=10, r=1) {
    difference() {
        cube([w, h, z], center=true);
        translate([(w/2)-r, (h/2)-r]) {
            rotate(0) {
                meniscus(z, r);
            }
        }
        translate([(-w/2)+r, (h/2)-r]) {
            rotate(90) {
                meniscus(z, r);
            }
        }
        translate([(-w/2)+r, (-h/2)+r]) {
            rotate(180) {
                meniscus(z, r);
            }
        }
        translate([(w/2)-r, (-h/2)+r]){
            rotate(270) {
                meniscus(z, r);
            }
        }
    }
}

module screw() {
    difference() {
        cube([7, 7, 2.5], center=true);
        translate([0, 0, -5]) {
            cylinder(10, 1.2, 1.2);
        }
    }
}

module arduboy() {
    difference() {
        union() {
            cube_round_corner(53, 85, 2.5, 2);
            translate([-25.5, -41, 0]) {
                cube([51, 82, 2]);
            }
        }
        cube_round_corner(48, 80, 10, 3);
        translate([20, 2, -5]) {
            cube([10, 22, 10]);
        }
    }

    translate([-21, -37, 0]) {
        screw();
    }
    translate([-21, 37, 0]) {
        screw();
    }
    translate([21, -37, 0])  {
        screw();
    }
    translate([21, 37, 0]) {
        screw();
    }
}

arduboy();

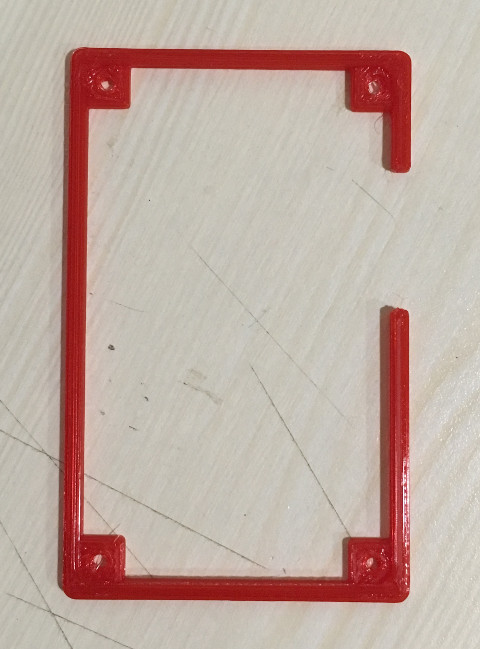

列印

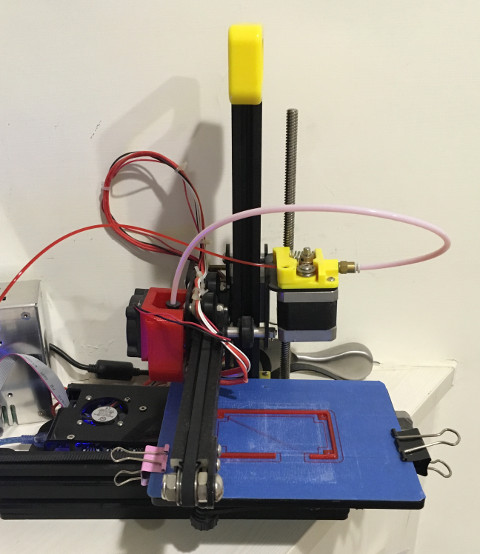

精度不高的3D印表機


由於司徒的3D印表機精度不佳，因此，只好把凸出物移平


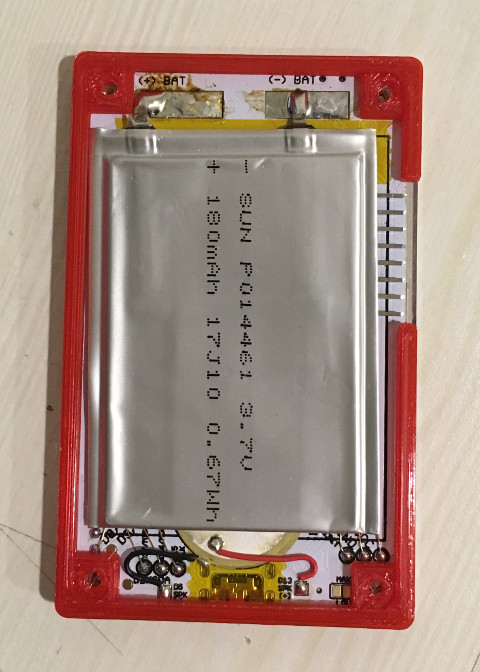

完美結合

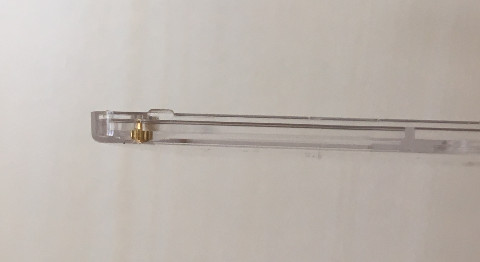

使用螺絲M1.6x6

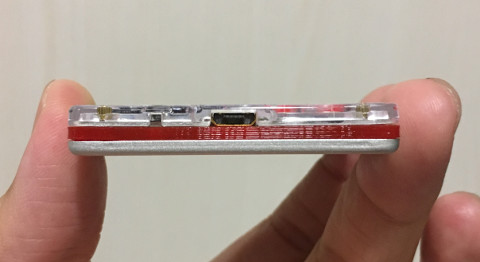

底面

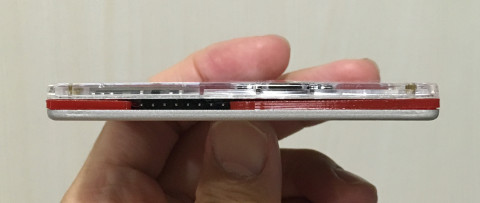

側邊

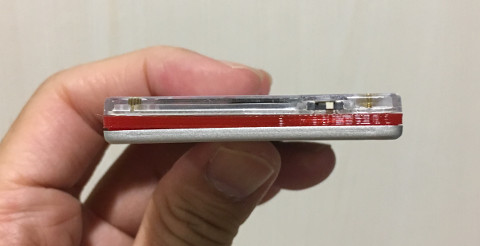

上邊

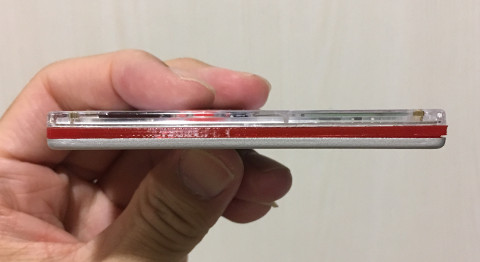

側邊

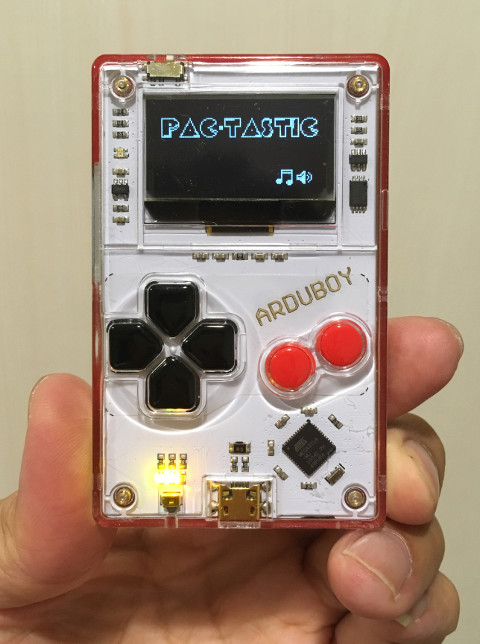

完成
