掌機 - Nintendo 3DS - 改造電池、充電接頭

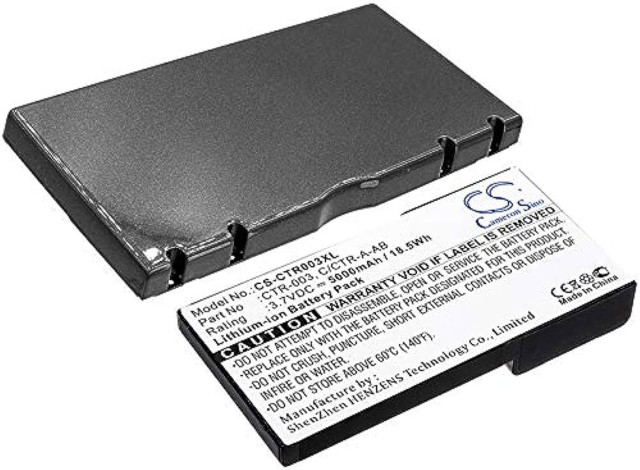

3DS厚電池

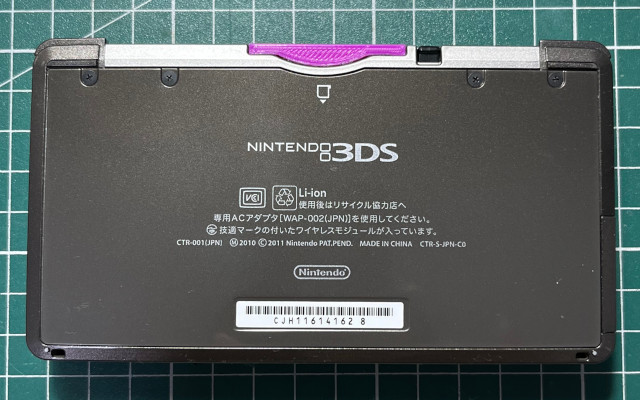

安裝後

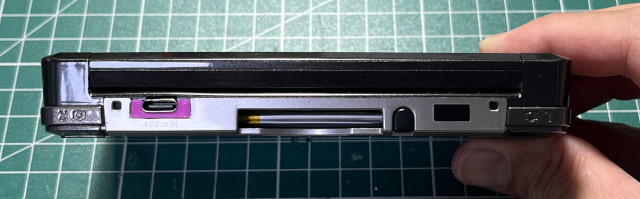

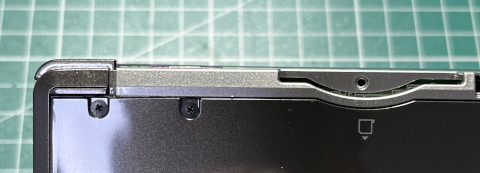

司徒想改造一個比較不一樣的電池，加上這個卡槽已經用不到了，因此，可以用來擺放電池

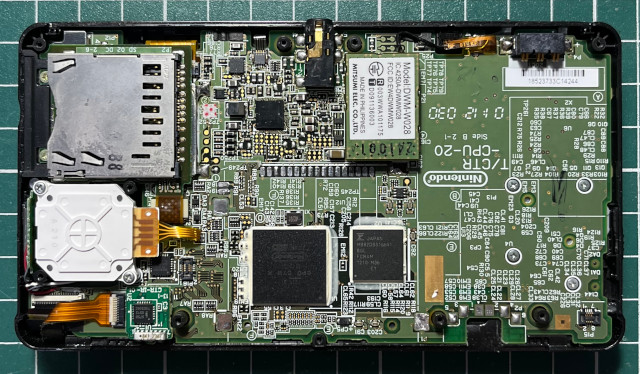

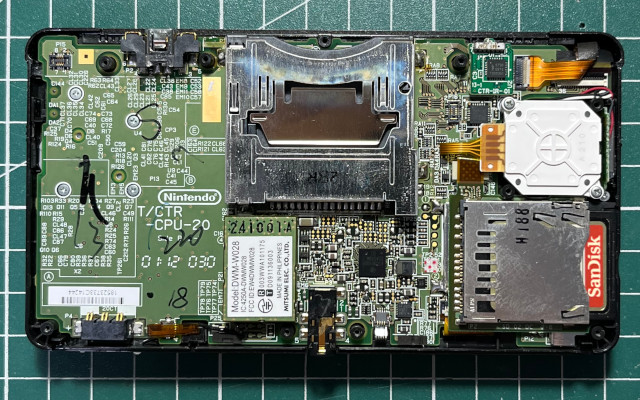

解焊後才發現CPU在這裡，把電池擺放在CPU上方，其實不是很好的改法

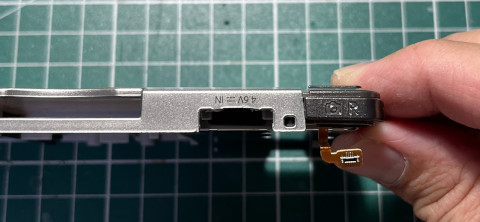

司徒將原本充電接頭改造成USB Type-C，因此，需要挖一個比較大的洞

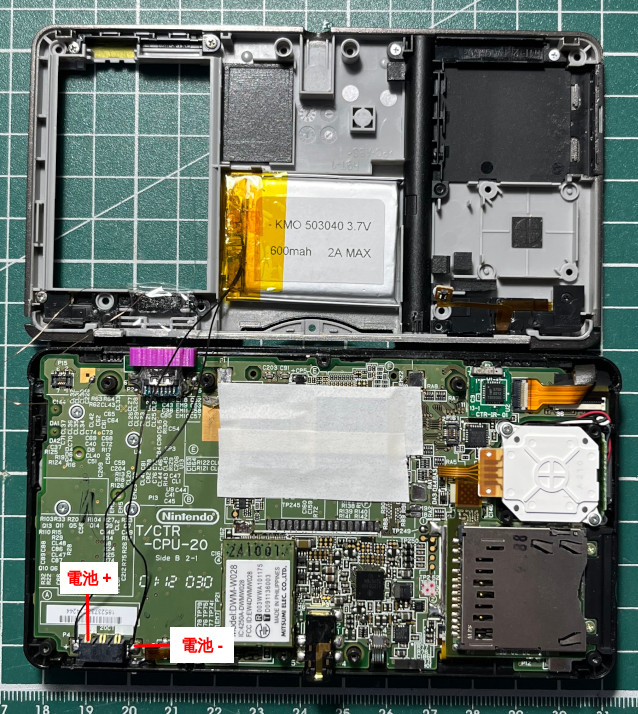

電池使用503040 600mA、充電接頭改成USB Type-C

P.S. 電池+要接到原本的電池座，忘記更新這張圖片

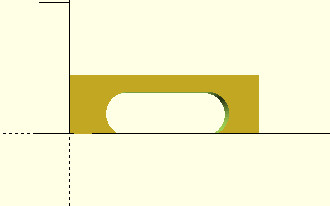

OpenSCAD

$fn = 50;

difference() {
    cube([14.5, 4, 4.5]);
    translate([4.5, 5, 1.5]) {
        rotate([90, 0, 0]) {
            hull() {
                cylinder(5, 1.7, 1.7);
                translate([6, 0, 0]) {
                    cylinder(5, 1.7, 1.7);
                }
            }
        }
    }
}

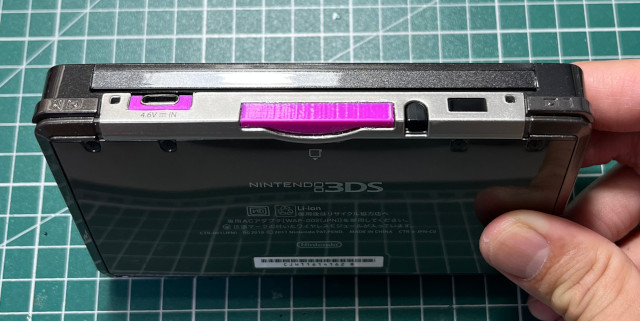

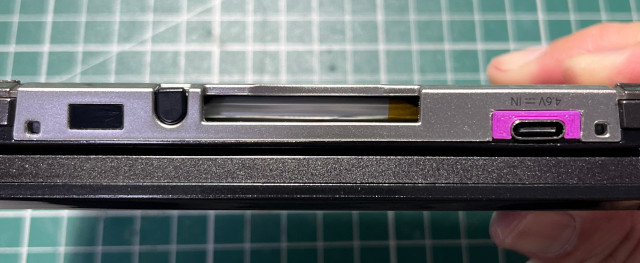

相當前衛的顏色，卡槽之後可以在買一個防塵塞來使用

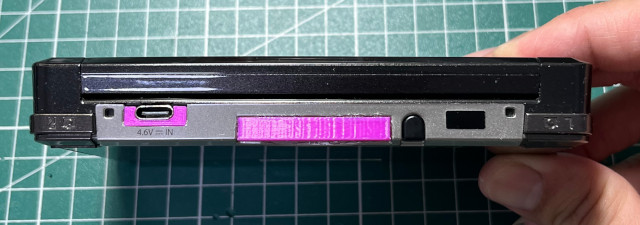

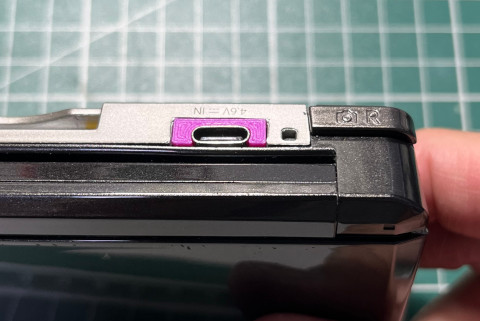

剛剛好沒有凸出



改造後的電池應會是1300mA + 600mA = 1900mA

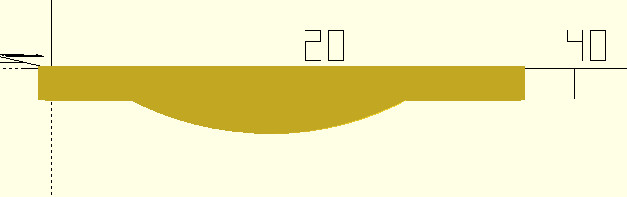

OpenSCAD

$fn  = 100;

rotate([90, 0, 0]) {
    cube([35.7, 5.5, 2.5]);
}

difference() {
    translate([(35.7 - 10) / 2 + 4, 17, 0]) {
        cylinder(5.5, 22, 22);
    }
    translate([-10, 0, 0]) {
        cube([100, 100, 10]);
    }
}

修補後
